TPS76325DBVR

Texas Instruments PMIC - 稳压器 - 线性
  • 封装：SC-74A，SOT-753
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.37125-$0.93

更新日期：2024-04-01

TPS76325DBVR

Texas Instruments PMIC - 稳压器 - 线性

产品简介：具有使能功能的 150mA、10V、低压降稳压器

查看详情
  • 封装：SC-74A，SOT-753
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.37125-$0.93

TPS76325DBVR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价
更多供应商

TPS76325DBVR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - 线性
  • 系列：-
  • 稳压器拓扑结构：正，固定式
  • 输出电压：2.5V
  • 输入电压：最高 10V
  • 电压 - 压降（标准）：0.36V @ 150mA
  • 稳压器数量：1
  • 电流 - 输出：150mA（最小值）
  • 电流 - 限制（最小）：500mA
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：SC-74A，SOT-753
  • 供应商设备封装：SOT-23-5
  • 包装：Digi-Reel®
  • 其它名称：296-11017-6

产品特性

  • 150mA 低压降稳压器
  • 输出电压：5V、3.8V、3.3V、3V、2.8V、2.7V、2.5V、1.8V、1.6V 以及可变电压
  • 150mA 时压降电压典型值为 300mV
  • 过热保护
  • 过流限制
  • 关断模式下静态电流小于 2µA
  • -40°C 至 125°C 的工作结温范围
  • 5 引脚 SOT-23 (DBV) 封装

产品概述

TPS763xx 系列低压降 (LDO) 稳压器具有低压降电压、低功耗运行以及小型化封装等优点。与传统 LDO 稳压器相比，这些稳压器具有低压降电压和低静态电流。TPS763xx 系列器件采用 5 引脚、小外形集成电路 SOT-23 封装，非常适合成本敏感型设计和需要优先考虑布板空间的 应用 。通过结合全新的电路设计和工艺创新，使用 PMOS 通道元件来替代普通的 PNP 通道晶体管。因为 PMOS 通道元件可用作低阻值电阻器，其压降电压较低（通常在 150mA 负载电流 (TPS76333) 下为 300mV），并且与负载电流成正比。因为 PMOS 通道元件是电压驱动型器件，其静态电流较低（最大值为 140µA），并且在整个输出负载电流范围（0mA 至 150mA）内可保持稳定。该器件旨在用于笔记本电脑和手机等便携式系统，其低压降电压特性和低功耗运行可显著提高系统电池使用寿命。TPS763xx 还 支持 使用逻辑睡眠模式关闭稳压器，从而可将 TJ = 25°C 时的静态电流最大值降至 1µA。TPS763xx 具有 1.6V、1.8V、2.5V、2.7V、2.8V、3V、3.3V、3.8V 和 5V 固定电压版本和可变电压版本（可在 1.5V 至 6.5V 范围内编程）。
查看全部

TPS76325DBVR 数据手册

数据手册 说明 数量 操作
TPS76325DBVR

LOW-POWER 150-mA LOW-DROPOUT LINEAR REGULATORS

 20 Pages页,306K 查看

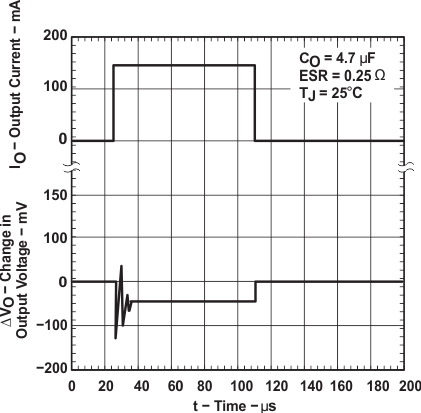

TPS76325DBVR 电路图

TPS76325DBVR 电路图

TPS76325DBVR 电路图
