- 封装：20-VFQFN 裸露焊盘
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：带卷 (TR)
- 参考价格：$4.07
更新日期：2024-04-01 00:04:00
产品简介：具有 2 个降压控制器和 1 个 LDO 的集成式可配置电源管理 IC (PMIC)
查看详情- 封装：20-VFQFN 裸露焊盘
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：带卷 (TR)
- 参考价格：$4.07
TPS75003RHLTG4 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
TPS75003RHLTG4 中文资料属性参数
- 标准包装：250
- 类别：集成电路 (IC)
- 家庭：PMIC - 电源管理 - 专用
- 系列：-
- 应用：电源
- 电流 - 电源：75µA
- 电源电压：2.2 V ~ 6.5 V
- 工作温度：-40°C ~ 85°C
- 安装类型：表面贴装
- 封装/外壳：20-VFQFN 裸露焊盘
- 供应商设备封装：20-QFN-EP（4.50x3.50）
- 包装：带卷 (TR)
- 配用：296-21171-ND - EVALUATION MODULE FOR TPS75003
产品特性
- 两个效率为 95% 的 3A 降压控制器和一个 300mA LDO
- 经过了 Xilinx 的测试和认可，可为 Spartan™-3、Spartan-3E 和 Spartan-3L FPGA 供电
- 在所有通道上具有可调（降压控制器为 1.2V 至 6.5V，LDO 为 1.0V 至 6.5V）输出电压
- 输入电压范围：2.2V 至 6.5V
- 每个电源的独立软启动
- 每个电源的独立使能，支持灵活定序
- LDO 与 2.2µF 陶瓷输出电容器一起工作，可保持稳定
- 小型低厚度 4.5mm × 3.5mm × 0.9mm VQFN 封装
产品概述
TPS75003 是一个面向 FPGA、DSP 和其他多电源应用的完整电源管理解决 方案。该器件已经过测试，符合所有 Xilinx Spartan-3、Spartan-3E 和 Spartan-3L 启动曲线要求，包括单调电压斜坡和最小电压轨上升时间。每个输出均具有独立的使能，因此可进行排序，以最大限度地减少启动时对电源的需求。各个电源上的软启动会限制启动期间的浪涌电流。两个集成式降压控制器支持为低电流和高电流电源（如内核和 I/O）进行具有成本效益的高效电压转换。该器件还集成了一个 300mA LDO，可在 Xilinx Spartan-3 FPGA 上提供辅助电源轨，例如 VCCAUX。三个输出电压均支持外部配置，可实现最大灵活性。 TPS75003 的额定温度范围为 –40°C 至 +85°C，采用了 VQFN 封装，可实现高度紧凑的整体解决方案尺寸，同时获得高功耗能力。

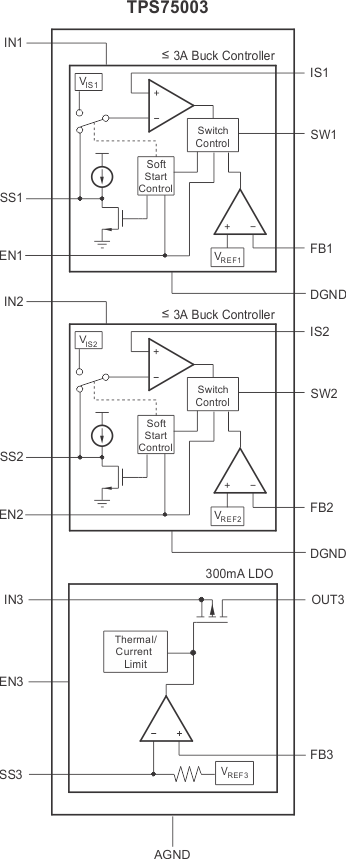

TPS75003RHLTG4 电路图
TPS75003RHLTG4 电路图
