TPS74801TDRCRQ1

Texas Instruments PMIC - 稳压器 - 线性
  • 封装：10-VFDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.341-$2.87

更新日期：2024-04-01

TPS74801TDRCRQ1

Texas Instruments PMIC - 稳压器 - 线性

产品简介：具有电源正常指示和使能功能的汽车类 1.5A、低输入电压 (0.8V)、可调节 LDO 稳压器

查看详情

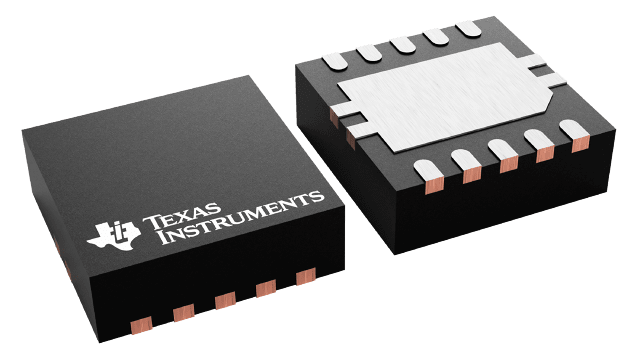

  • 封装：10-VFDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.341-$2.87

TPS74801TDRCRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS74801TDRCRQ1 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - 线性
  • 系列：-
  • 稳压器拓扑结构：正，可调式
  • 输出电压：0.8 V ~ 3.6 V
  • 输入电压：0.8 V ~ 5.5 V
  • 电压 - 压降（标准）：0.06V @ 1.5A
  • 稳压器数量：1
  • 电流 - 输出：1.5A（最小值）
  • 电流 - 限制（最小）：2A
  • 工作温度：-40°C ~ 105°C
  • 安装类型：表面贴装
  • 封装/外壳：10-VFDFN 裸露焊盘
  • 供应商设备封装：10-SON 裸露焊盘（3x3）
  • 包装：®
  • 其它名称：296-27887-6

产品特性

  • 符合面向汽车应用的 AEC-Q100 标准： 温度等级 1：–40°C 至 +125°C，TA
  • 温度等级 1：–40°C 至 +125°C，TA
  • VOUT 范围：0.8V 至 3.6V
  • 超低 VIN 范围：0.8V 至 5.5V
  • VBIAS 范围：2.7V 至 5.5V
  • 低压降：1.5A、VBIAS = 5V 下的典型值为 60mV
  • 电源正常 (PG) 输出可实现电源监视或为其他电源提供时序信号
  • 线路、负载和温度范围内的精度为 2%
  • 可编程软启动可提供线性电压启动
  • VBIAS 支持低 VIN 运行，具有良好的瞬态响应
  • 与 ≥ 2.2µF 的任何输出电容器一起工作时可保持稳定
  • 可采用小型 3mm × 3mm × 1mm VSON-10 和 5mm × 5mm VQFN-20 封装

产品概述

TPS74801-Q1 低压降 (LDO) 线性稳压器可面向多种应用提供易于使用的稳健型电源管理解决方案。用户可编程软启动通过减少启动时的电容涌入电流，最大限度地减少了输入电源上的应力。软启动具有单调性，旨在为各类处理器和 ASIC 供电。借助使能输入和电源正常输出，可通过外部稳压器轻松实现上电排序。凭借全方位的灵活性，该器件可为 FPGA、DSP 等具有特殊启动要求的应用配置可满足其时序要求的解决方案。具有精密基准的误差放大器可在整个负载、线路、温度和过程范围内提供 2% 精度。该器件对于大于或等于 2.2µF 的任何类型的输出电容器均能保持稳定运行，对于新芯片，额定工作温度范围为 TJ = –40°C 至 +150°C；对于 DRC 封装，额定工作温度范围为 TJ = –40°C 至 +105°C；对于 RGW 封装，额定工作温度范围为 TJ = –40°C 至 +125°C。TPS74801-Q1 采用小型 3mm x 3mm VSON-10 封装，因此总体解决方案尺寸高度紧凑。此器件还采用 5mm x 5mm VQFN-20 封装。
查看全部

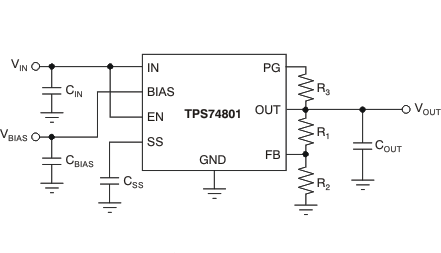

TPS74801TDRCRQ1 电路图

TPS74801TDRCRQ1 电路图

TPS74801TDRCRQ1 电路图
