TPS74001DGKT

Texas Instruments PMIC - 稳压器 - 线性
  • 封装：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$3.071

更新日期：2024-04-01

TPS74001DGKT

Texas Instruments PMIC - 稳压器 - 线性

产品简介：1.5A、低输入电压 (1.2V)、超低压降稳压器

查看详情
  • 封装：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$3.071

TPS74001DGKT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS74001DGKT 中文资料属性参数

  • 标准包装：250
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - 线性
  • 系列：-
  • 稳压器拓扑结构：正，可调式
  • 输出电压：0.9 V ~ 3.6 V
  • 输入电压：1.2 V ~ 6 V
  • 电压 - 压降（标准）：-
  • 稳压器数量：1
  • 电流 - 输出：1.5A（最小值）
  • 电流 - 限制（最小）：1.6A
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
  • 供应商设备封装：8-MSOP
  • 包装：带卷 (TR)

产品特性

  • Small Consumption Current: 3 mA Maximum
  • Input Voltage Range: VIN: 1.2 V to 6.0 V VBIAS: 2.9 V to 6.0 V
  • VIN: 1.2 V to 6.0 V
  • VBIAS: 2.9 V to 6.0 V
  • Stable with Any Output Capacitance: ≥ 2.2 µF
  • ±1% Initial Accuracy
  • Maximum Dropout Voltage (VIN – VOUT): 300 mV Over Temperature
  • Adjustable Output Voltage: Down to 0.9 V
  • Ultra-Fast Transient Response
  • Excellent Line and Load Regulation
  • Logic-Controlled Shutdown Option
  • Thermal Shutdown and Current Limit Protection
  • Power 8-Pin Mini Small-Outline Package (MSOP) and Jr S-PAK packages.
  • Junction Temperature Range: –40°C to +125°C

产品概述

The TPS740xx is a wide bandwidth, very low-dropout, 1.5-A voltage regulator ideal for powering microprocessors.The TPS740xx uses a bias input supply to allow very low voltage of a main input supply. The main input supply operates from 1.2 V to 6.0 V and the bias input supply requires between 3.0 V to 6.0 V for proper operation. The TPS740xx offers adjustable output voltages down to 0.9 V.The TPS740xx requires a minimum of output capacitance. A small 2.2-µF ceramic capacitor is enough for its stability.The TPS740xx is available in an 8-pin power MSOP package and a 5-pin Jr S-PAK. Its operating temparature range is –40°C to +125°C.
查看全部

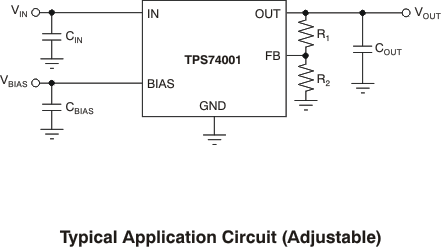

TPS74001DGKT 电路图

TPS74001DGKT 电路图

TPS74001DGKT 电路图
