TPS72325QDBVRQ1

Texas Instruments PMIC - 稳压器 - 线性
  • 封装：SC-74A，SOT-753
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.663

更新日期：2024-04-01

TPS72325QDBVRQ1

Texas Instruments PMIC - 稳压器 - 线性

产品简介：具有使能功能的汽车类 200mA、负电压、可调节低压降稳压器

查看详情
  • 封装：SC-74A，SOT-753
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.663

TPS72325QDBVRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS72325QDBVRQ1 中文资料属性参数

  • 标准包装：3,000
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - 线性
  • 系列：-
  • 稳压器拓扑结构：负，固定式
  • 输出电压：-2.5V
  • 输入电压：-2.7 V ~ -10 V
  • 电压 - 压降（标准）：0.28V @ 200mA
  • 稳压器数量：1
  • 电流 - 输出：200mA（最小值）
  • 电流 - 限制（最小）：300mA
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：SC-74A，SOT-753
  • 供应商设备封装：SOT-23-5
  • 包装：带卷 (TR)

产品特性

  • Qualified for Automotive Applications
  • AEC-Q100 Qualified With the Following Results: Device Temperature Grade 1: –40°C to 125°C Ambient Operating Temperature Range Device HBM ESD Classification Level H2 Device CDM ESD Classification Level C4B
  • Device Temperature Grade 1: –40°C to 125°C Ambient Operating Temperature Range
  • Device HBM ESD Classification Level H2
  • Device CDM ESD Classification Level C4B
  • Ultralow Noise: 60 µVRMS Typical
  • High PSRR: 65 dB Typical at 1kHz
  • Low Dropout Voltage: 280 mV Typical at 200 mA, 2.5 V
  • Available in –2.5 V and Adjustable (–1.2 V to –10 V) Versions
  • Stable With a 2.2-µF Ceramic Output Capacitor
  • Less Than 2-µA Typical Quiescent Current in Shutdown Mode
  • 2% Overall Accuracy (Line, Load, Temperature)
  • Thermal and Overcurrent Protection
  • SOT23-5 (DBV) Package
  • Operating Junction Temperature Range: –40°C to 125°C

产品概述

The TPS723xx-Q1 family of low-dropout (LDO) negative voltage regulators offers an ideal combination of features to support low-noise applications. This device is capable of operating with input voltages from –10 V to –2.7 V. The TPS72325-Q1 regulator is stable with small, low-cost ceramic capacitors, and includes enable (EN) and noise-reduction (NR) functions. Internal detection and shutdown logic provide thermal short-circuit and overcurrent protection. High PSRR (65 dB at 1 kHz) and low noise (60 µVRMS) make the TPS723xx-Q1 ideal for low-noise applications.The TPS723xx-Q1 uses a precision voltage reference to achieve 2% overall accuracy over load, line, and temperature variations. Available in a small SOT23-5 package, the TPS723xx-Q1 specification covers the full temperature range of –40°C to 125°C.
查看全部

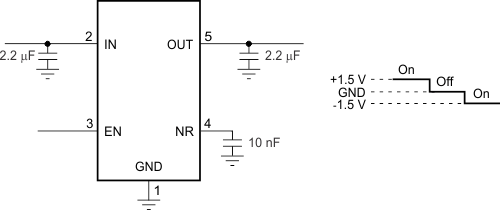

TPS72325QDBVRQ1 电路图

TPS72325QDBVRQ1 电路图

TPS72325QDBVRQ1 电路图
