产品简介:具有使能功能的 150mA、高 PSRR、低 IQ、低压降稳压器

查看详情
  • 封装:6-WFDFN
  • RoHS:无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式:Digi-Reel®
  • 参考价格:$0.62-$1.44

TPS71745DSER 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS71745DSER 中文资料属性参数

  • 标准包装:1
  • 类别:集成电路 (IC)
  • 家庭:PMIC - 稳压器 - 线性
  • 系列:-
  • 稳压器拓扑结构:正,固定式
  • 输出电压:4.5V
  • 输入电压:最高 6.5V
  • 电压 - 压降(标准):0.17V @ 150mA
  • 稳压器数量:1
  • 电流 - 输出:150mA(最小值)
  • 电流 - 限制(最小):200mA
  • 工作温度:-40°C ~ 125°C
  • 安装类型:表面贴装
  • 封装/外壳:6-WFDFN
  • 供应商设备封装:6-WSON(1.5x1.5)
  • 包装:®
  • 其它名称:296-24285-6

产品特性

  • 输入电压:+2.5V 至 +6.5V
  • 提供多个输出版本: 固定输出电压范围:0.9V 至 5V 可调节输出电压范围为 0.9V 至 6.2V
  • 固定输出电压范围:0.9V 至 5V
  • 可调节输出电压范围为 0.9V 至 6.2V
  • 超高 PSRR: 1kHz 时 70dB,100kHz 时 67dB,1MHz 时 45dB
  • 1kHz 时 70dB,100kHz 时 67dB,1MHz 时 45dB
  • 出色的负载和线路瞬态响应
  • 超低压降:150mA 时为 170mV(典型值)
  • 低噪声:30μVRMS 典型值(100Hz 至 100kHz)
  • 小型 5 引脚 SC-70、2mm × 2mm 晶圆级小外形无引线 (WSON)-6 封装和 1.5mm × 1.5mm WSON-6 封装
  • 摄像机传感器电源
  • 移动电话耳机
  • 掌上电脑 (PDA) 和智能手机
  • 无线 LAN, Bluetooth

产品概述

TPS717xx 系列低压降 (LDO)、低功耗线性稳压器采用超小型 5 引脚小外形尺寸晶体管 (SOT) 封装,其具有非常高的电源抑制比 (PSRR),同时能够保持 45μA 的超低接地电流。 该系列稳压器采用先进的双极 CMOS (BiCMOS) 工艺和功率金属氧化物半导体场效应晶体管 (PMOSFET) 无源器件,可实现快速启动、超低噪声、优异的瞬态响应以及出色的 PSRR 性能。 TPS717xx 器件与 1μF 陶瓷输出电容一起工作时可保持稳定,并且使用了一个精确的电压基准和反馈环路,以在所有负载、线路、过程和温度变化范围内实现至少 3% 的精度。 该器件系列的额定温度范围为 TJ = -40°C 至 125°C,并且提供小型 SOT (SC70-5) 封装、带有散热焊盘的 2mm × 2mm WSON-6 封装以及 1.5mm x 1.5mm WSON-6 封装,非常适合小尺寸便携式设备(例如无线手持设备和 PDA)。

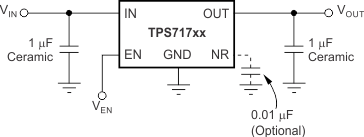

TPS71745DSER 电路图
