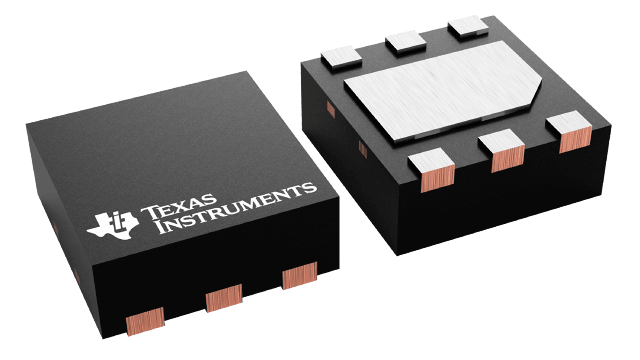

TPS71401DRVT

Texas Instruments PMIC - 稳压器 - 线性

封装：6-WDFN 裸露焊盘
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®
参考价格：$0.8896-$1.27

更新日期：2024-04-01

TPS71401DRVT

Texas Instruments PMIC - 稳压器 - 线性

产品简介：80mA、24V、超低 IQ、低压降 (LDO) 稳压器

查看详情

封装：6-WDFN 裸露焊盘
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®
参考价格：$0.8896-$1.27

TPS71401DRVT 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TPS71401DRVT
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
TPS71401DRVT
TI(德州仪器)
WSON-6
2022+
12000
上海市
-
原装可开发票

TPS71401DRVT 中文资料属性参数

标准包装：1
类别：集成电路 (IC)
家庭：PMIC - 稳压器 - 线性
系列：-
稳压器拓扑结构：正，可调式
输出电压：1.2 V ~ 8.8 V
输入电压：3 V ~ 10 V
电压 - 压降（标准）：0.67V @ 80mA
稳压器数量：1
电流 - 输出：80mA（最小值）
电流 - 限制（最小）：100mA
工作温度：-40°C ~ 125°C
安装类型：表面贴装
封装/外壳：6-WDFN 裸露焊盘
供应商设备封装：6-SON 裸露焊盘（2x2）
包装：®
其它名称：296-32531-6

产品特性

输入电压范围：2.5V 至 10V
可配置的输出电压选项：固定：1.8V 至 5V 可调节：1.205V 至 8.8V
固定：1.8V 至 5V
可调节：1.205V 至 8.8V
输出电流：高达 80mA
超低 I Q：80mA 负载电流下为 3.2µA
压降电压：50mA 负载下为 415mV
过流保护
工作结温：–40°C 至 +125°C
封装： 2mm × 1.25mm SC-70 (DCK) 2mm × 2mm WSON (DRV)
2mm × 1.25mm SC-70 (DCK)
2mm × 2mm WSON (DRV)
有关 MSP430 特定的输出电压，请参见 TPS715

产品概述

TPS714 低压降 (LDO) 线性稳压器是低静态电流器件，可提供采用微型封装、具有宽输入电压范围和实现低功耗运行的优势。因此，TPS714 专为电池供电型应用而设计，可用作低功耗微控制器的电源管理附件。TPS714 有固定电压和可调节电压两种版本可供选用。为了获得更大的灵活性或更高的输出电压，可调节电压版本使用外部反馈电阻器将输出电压设置为 1.205V 至 8.8V。TPS714 LDO 在负载电流为 80mA 时支持 650mV（典型值）的低压降。低静态电流（典型值为 3.2µA）在整个输出负载电流（0mA 至 80mA）范围内都是稳定的。TPS714（仅限新芯片）还具有内部软启动功能，可降低浪涌电流。内置过流限制有助于在发生负载短路或故障时保护稳压器。TPS714 可采用适用于高功率耗散应用的 2mm × 2mm 封装，也可以采用适用于手持和超便携式应用的 SC70-5 封装。

查看全部

TPS71401DRVT 数据手册

数据手册	说明	数量	操作
TPS71401DRVT	Linear Voltage Regulator IC Positive Adjustable 1 Output 1.2 V ~ 8.8 V 80mA 6-SON (2x2)	19页,1005K	查看

TPS71401DRVT 电路图
