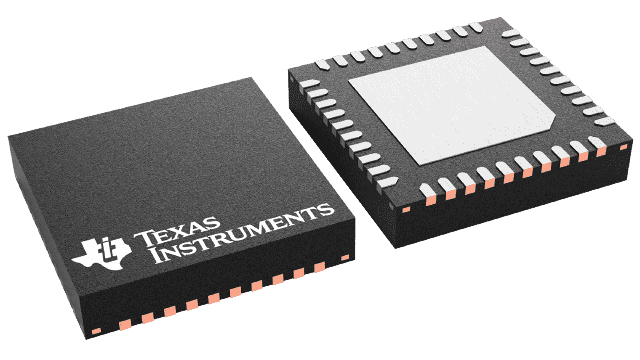

TPS65835RKPT

Texas Instruments PMIC - 电源管理 - 专用
  • 封装：40-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$2.86752

更新日期：2024-04-01

TPS65835RKPT

Texas Instruments PMIC - 电源管理 - 专用

产品简介：面向主动快门 3D 眼镜的高级电源管理 IC (PMIC)，具有集成 MSP430

查看详情
  • 封装：40-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$2.86752

TPS65835RKPT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS65835RKPT 中文资料属性参数

  • 标准包装：250
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 电源管理 - 专用
  • 系列：-
  • 应用：3D 主动遮蔽眼镜
  • 电流 - 电源：39µA
  • 电源电压：2.5 V ~ 6.4 V
  • 工作温度：0°C ~ 60°C
  • 安装类型：表面贴装
  • 封装/外壳：40-VFQFN 裸露焊盘
  • 供应商设备封装：40-VQFN-EP（5x5）
  • 包装：带卷 (TR)

产品特性

  • 电源管理内核线性充电器三 个充电阶段：预充电、快速充电和充电终止用于电源状态良好和充电器状态指示的 LED 电流吸收器 LDO 电源用于为外部模块和集成型 MSP430 供电 升压转换器可调输出电压：8 V 至 16 V 全 H 桥模拟开关由 MSP430 内核进行内部控制以实现系统功能
  • 线性充电器三 个充电阶段：预充电、快速充电和充电终止用于电源状态良好和充电器状态指示的 LED 电流吸收器
  • 个充电阶段：预充电、快速充电和充电终止用
  • 于电源状态良好和充电器状态指示的 LED 电流吸收器
  • LDO 电源用于为外部模块和集成型 MSP430 供电
  • 升压转换器可调输出电压：8 V 至 16 V
  • 可调输出电压：8 V 至 16 V
  • 全 H 桥模拟开关由 MSP430 内核进行内部控制以实现系统功能
  • 由 MSP430 内核进行内部控制以实现系统功能
  • MSP430 内核超低功耗运行模式： 280μA （在 1MHz 频率和 2.2V 电压条件下）待机模式： 0.5μA关断模式 （RAM 保持）： 0.1μA 5 种节能模式 16 位 RISC 架构 16 kB 闪存 具有 3 个捕获/比较寄存器的两个 16 位 Timer_A 模块 带内部基准、采样与保持以及自动扫描功能的10 位 200-ksps 模数 (A/D) 转换器 通用串行通信接口，支持 IrDA 编码/解码的同步 SPI增强型 UART 可支持自动波特率检测 (LIN)IrDA 编码器和解码器同步 SPII2C 串行板上编程无需从外部进行电压编程利用安全熔丝 (Security Fuse) 实现可编程代码保护 如需了解完整的模块说明, 请查阅 （文献编号SLAU144）
  • 超低功耗运行模式： 280μA （在 1MHz 频率和 2.2V 电压条件下）待机模式： 0.5μA关断模式 （RAM 保持）： 0.1μA
  • 运行模式： 280μA （在 1MHz 频率和 2.2V 电压条件下）
  • 待机模式： 0.5μA
  • 关断模式 （RAM 保持）： 0.1μA
  • 5 种节能模式
  • 16 位 RISC 架构
  • 16 kB 闪存
  • 具有 3 个捕获/比较寄存器的两个 16 位 Timer_A 模块
  • 带内部基准、采样与保持以及自动扫描功能的10 位 200-ksps 模数 (A/D) 转换器
  • 通用串行通信接口，支持 IrDA 编码/解码的同步 SPI增强型 UART 可支持自动波特率检测 (LIN)IrDA 编码器和解码器同步 SPII2C
  • 增强型 UART 可支持自动波特率检测 (LIN)
  • IrDA 编码器和解码器
  • 同步 SPI
  • I2C
  • 串行板上编程无需从外部进行电压编程利用安全熔丝 (Security Fuse) 实现可编程代码保护
  • 无需从外部进行电压编程
  • 利用安全熔丝 (Security Fuse) 实现可编程代码保护
  • 如需了解完整的模块说明, 请查阅 （文献编号SLAU144）

产品概述

TPS65835 是一款用于有源快门 3D 眼镜的电源管理单元 (PMU)，包括一个电源管理内核和一个 MSP430 微控制器。 电源管理内核具有集成型电源通路、线性充电器、LDO、升压转换器以及用于在一副有源快门 3D 眼镜中实现左右快门操作的全 H 桥模拟开关。 MSP430 内核支持通过集成型通用串行通信和定时器接口从一个 IR、RF 或其他通信模块实现同步及通信，以支持电源管理内核上的 H 桥开关的操作。
查看全部

TPS65835RKPT 电路图

TPS65835RKPT 电路图

TPS65835RKPT 电路图
