TPS65735RSNR

Texas Instruments 电源管理 IC
  • 参考价格：￥10.76-￥21.53

更新日期：2024-04-01

TPS65735RSNR

Texas Instruments 电源管理 IC

产品简介：面向主动快门 3D 眼镜的电源管理 IC (PMIC)

查看详情
  • 参考价格：￥10.76-￥21.53

TPS65735RSNR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS65735RSNR 中文资料属性参数

  • 制造商：Texas Instruments
  • 产品种类：其他电源管理
  • 输出电压范围：8 V to 16 V
  • 输入电压范围：2.5 V to 6.4 V
  • 输入电流：100 mA
  • 工作温度范围：- 40 C to + 85 C
  • 安装风格：SMD/SMT
  • 封装 / 箱体：QFN-32
  • 封装：Reel
  • 工厂包装数量：3000

产品特性

  • 线性充电器三个充电阶段：预充电、快速充电和充电终止 从外部设定的充电电流可支持高达 100mA 用于电源状态良好和充电器状态指示的 LED 电流吸收器
  • 三个充电阶段：预充电、快速充电和充电终止
  • 从外部设定的充电电流可支持高达 100mA
  • 用于电源状态良好和充电器状态指示的 LED 电流吸收器
  • 用于外部模块（微控制器、RF 模块、IR 模块）的 LDO 电源LDO 连续输出电流高达 30 mA
  • LDO 连续输出电流高达 30 mA
  • 升压转换器可调输出电压：8 V 至 16 V 升压输出在内部连接至 H 桥模拟开关
  • 可调输出电压：8 V 至 16 V
  • 升压输出在内部连接至 H 桥模拟开关
  • 全 H 桥模拟开关受控于一个外部微控制器以实现系统操作
  • 受控于一个外部微控制器以实现系统操作
  • 输出引脚可提供经过分压的电池电压，适用于 ADC 或 MCU 的比较器输入

产品概述

TPS65735 是一款用于有源快门 3D 眼镜的电源管理单元 (PMU)，它包括集成型电源通路、线性充电器、LDO、升压转换器以及用于在一副有源快门 3D 眼镜中实现左右快门操作的全 H 桥模拟开关。 除了功率器件之外，典型的 3D 眼镜系统还包括一个微控制器和一个通信前端（IR、RF 或其他），以处理通信和同步操作以及一部 3D 电视。
查看全部

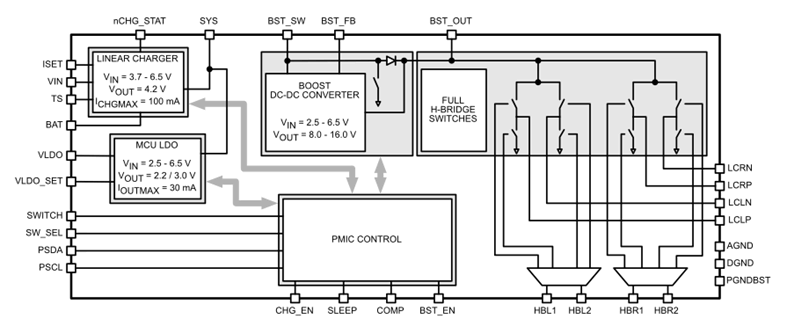

TPS65735RSNR 电路图

TPS65735RSNR 电路图

TPS65735RSNR 电路图
