TPS65280RGER

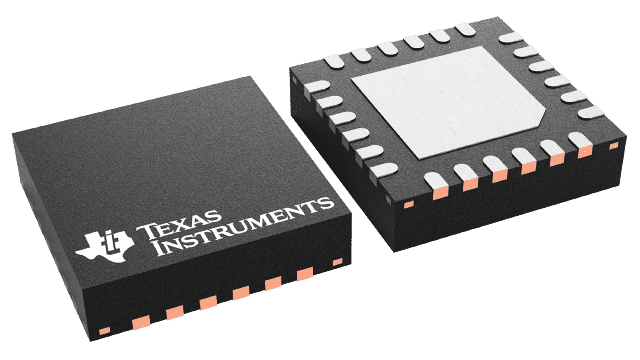

TPS65280 组装有一个用于 USB 配电系统的双 N 通道 MOSFET 电源开关，此配电系统在一个单封装内需要双电源开关。 它还集成了一个降压转换器，此转换器将一个来自 5.5V 至 18V 电源总线的电压调节为一个精准的 5V 输出电压为电源开关供电。 此器件用于为数字电视、机顶盒、VOIP 电话和平板电脑提供一个总体的 USB 配电解决方案，在这些应用中需要精确电流限制或者有可能出现高电容负载或者短路。 当输出电流负载超过电流限制阀值时，一个双 85mΩ 独立配电开关将输出电流限制在 1.2A（典型值）（提供 0.8A，1.6A，2A 的制造调整选项）。 当输出负载超过电流限制阀值时，通过使用一个恒定电流模式，TPS65280 器件将输出电流限制在一个安全水平上。 在抗尖峰脉冲时间之后，通过在过流或者反向电压情况下锁存电源开关，TPS65280 提供电路断路器功能。 两个背靠背功率 MOSFET 防止关断时电流从输出注入输入。 当输出电压被驱动至高于输入时，一个内部反向电压比较器将电源开关禁用来保护正常运行时的开关输入端。 在过流和反向电压情况下，nFAULT1/2 输出被置为低电平有效。为了优化功效并减少用于实现一个固定 5V 输出电压的外部组件数量，降压 DC/DC 转换器集成了功率 MOSFET。 到降压转换器的宽 5.5V 至 18V 输入电源电压包括大多数运行自 9V，12V 或者 15V 电源总线的的中间总线电压。 恒定频率模式峰值电流模式简化了补偿并提供快速瞬态响应。 装备有使能和软启动引脚，为了与系统的其它电源轨保持一致，可对 DC/DC 进行精准排序和斜升操作。 逐周期过流保护和运行在断续模式限制了 MOSFET 在降压输出短路或者过载故障条件下的耗散。 由于 ROSC 引脚上有一个外部电阻器，转换器的开关频率可在 300kHz 至 1.4MHz 之间设定。 由于 ROSC 引脚连接到 V7V 引脚，悬空，或者接地，可选择一个缺省固定开关频率来减少外部组件。 内部振荡器的频率可与一个自由振荡模式的外部时钟同步。当持续的高过载或者短路增加了降压转换器或者电源开关的功率耗散时，内部热保护电路关闭降压调节器和电源开关来防止器件损坏。 一旦器件充分冷却，此器件将自动从热关断中恢复。 TPS65280 采用一个 24 导线散热增强型 QFN (RGE) 4mm x 4mm 薄型封装。
