TPS65253RHDR

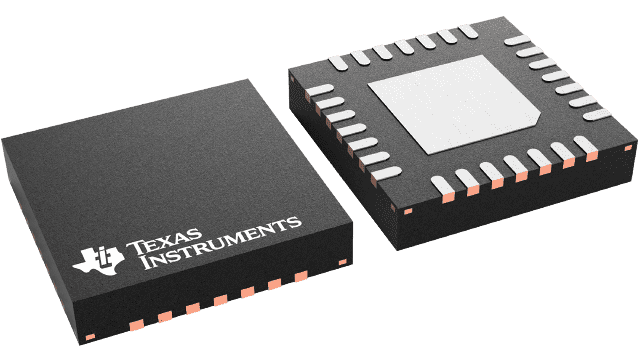

TPS65253 具有两个同步宽输入范围高效率降压型转换器。 此类转换器设计用于简化产品应用，同时为设计人员提供了根据目标应用优化其使用方式的选项。 此类转换器能在 5V、9V 和 12V 系统中工作，并具有集成型功率晶体管。 输出电压可采用一个电阻分压器从外部设定为介于 0.8 V 与输入电源电压 － 1 V 之间的任意值。每个转换器具有一个使能引脚（可针对排序用途提供延迟启动）、软起动引脚（可通过选择软起动电容器提供可调的软起动时间）和一个限流 (RLIMx) 引脚，该引脚使得设计人员能够通过选择一个外部电阻器来调节电流限值，并优化电感器的选择。 CMP 引脚允许利用简单的 RC 补偿来优化瞬态响应与 DC 准确度之间的关系。转换器的开关频率由一个外部电阻器设定，该电阻器连接至 ROSC 引脚。 开关稳压器专为在 300 kHz 至 1.2 MHz 的频率范围内运作而设计。 转换器彼此 180° 异相操作，以尽可能地降低输入滤波器要求。另外，TPS65253 还具有一种由一个外部信号启用的低功耗模式，从而可在主机处理器处于待机（低活动率）模式时减少提供给系统的输入功率。TPS65253 具有一个监控电路，负责监视两个转换器，并利用一个 32 ms 定时器提供电源良好 (PGOOD) 信号（复位结束时）。TPS65253 采用小外形的高散热效率 28 引脚 QFN 封装。
