- 封装：48-VFQFN 裸露焊盘
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：Digi-Reel®
- 参考价格：$4.7955-$8.9
更新日期：2024-04-01
产品简介：具有 3 个直流/直流转换器、4 个 LDO、线性电池充电器和白光 LED 驱动器的电源管理 IC (PMIC)
查看详情- 封装：48-VFQFN 裸露焊盘
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：Digi-Reel®
- 参考价格：$4.7955-$8.9
TPS65217CRSLR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
NA
2022+ -
212
-
苏州
-
-
-
AHDL
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI/德州仪器
-
VQFN48
24+ -
2500
-
上海市
-
-
-
上海现货
-
TI/德州仪器
-
VQFN48
21+ -
10000
-
杭州
-
-
-
只做原装，大量现货供应
-
TI(德州仪器)
-
VQFN-48_7x7x05P
2022+ -
12000
-
上海市
-
-
-
原装可开发票
-
TI
-
原封
23+ -
10000
-
上海市
-
-
-
向毛主席保证原装特价
-
TI
-
VQFN
21+ -
20000
-
上海市
-
-
-
原装现货，品质为先！请来电垂询！
-
TI
-
VQFN48
22+ -
300000
-
常州
-
-
-
原装正品
-
TI
-
///
23+ -
5000
-
上海市
-
-
-
TI
-
48VQFN
2304 -
960
-
杭州
-
-
-
原厂原装现货，假一罚十
TPS65217CRSLR 中文资料属性参数
- 标准包装：1
- 类别：集成电路 (IC)
- 家庭：PMIC - 电源管理 - 专用
- 系列：-
- 应用：电池管理，显示器（LED 驱动器），手持/移动设备，电源
- 电流 - 电源：-
- 电源电压：2.75 V ~ 5.8 V
- 工作温度：-40°C ~ 105°C
- 安装类型：表面贴装
- 封装/外壳：48-VFQFN 裸露焊盘
- 供应商设备封装：48-VQFN-EP（6x6）
- 包装：®
- 其它名称：296-34814-6
产品特性
- 充电器和电源路径 电源路径上的 2A 输出电流 线性充电器；最大充电电流 700mA 耐压达 20V 的 USB 和交流输入 热调节、安全定时器温度感测输入
- 电源路径上的 2A 输出电流
- 线性充电器；最大充电电流 700mA
- 耐压达 20V 的 USB 和交流输入
- 热调节、安全定时器
- 温度感测输入
- 降压转换器（DCDC1、DCDC2 和 DCDC3）具有集成开关 FET 的三个降压转换器2.25MHz 固定频率运行轻负载电流下的省电模式PWM 模式下输出电压精度为 ±2%针对最低压降的 100% 占空比每转换器的静态电流典型值为 15µA当被禁用时对地被动放电
- 具有集成开关 FET 的三个降压转换器
- 2.25MHz 固定频率运行
- 轻负载电流下的省电模式
- PWM 模式下输出电压精度为 ±2%
- 针对最低压降的 100% 占空比
- 每转换器的静态电流典型值为 15µA
- 当被禁用时对地被动放电
- LDO 稳压器（LDO1 和 LDO2） 两个可调式 LDOLDO2 可配置为跟踪 DCDC3静态电流典型值为 15µA
- 两个可调式 LDO
- LDO2 可配置为跟踪 DCDC3
- 静态电流典型值为 15µA
- 负载开关（LDO3 和 LDO4） 两个可配置为 LDO 的独立负载开关
- 两个可配置为 LDO 的独立负载开关
- WLED 驱动器 具有内部生成的 PWM，支持调光控制38V 开路 LED 保护 支持两个 LED 灯串（每串多达 10 个 LED，每个 LED 的电流为 25mA）内部低侧灌电流
- 具有内部生成的 PWM，支持调光控制
- 38V 开路 LED 保护
- 支持两个 LED 灯串（每串多达 10 个 LED，每个 LED 的电流为 25mA）
- 内部低侧灌电流
- 保护 低压锁定和电池故障比较器常开按钮监视器硬件复位引脚受密码保护的 I2C 寄存器
- 低压锁定和电池故障比较器
- 常开按钮监视器
- 硬件复位引脚
- 受密码保护的 I2C 寄存器
- 接口 I2C 接口（地址 0x24）受密码保护的 I2C 寄存器
- I2C 接口（地址 0x24）
- 受密码保护的 I2C 寄存器
产品概述
TPS65217x
是一款单芯片电源管理 IC (PMIC)，专门设计用来为便携式设备和 5V 线路供电应用中的 AM335x ARM® Cortex®-A8
处理器 供电。该 PMIC 器件包含一个线性电池充电器（支持单节锂离子电池和锂聚合物电池）、双输入电源路径、三个降压转化器、四个低压降 (LDO) 稳压器以及一个高效升压转换器，可为两个分别由多达
10 个 LED 组成的灯串供电。此系统可由 USB 端口、5V 交流适配器或锂离子电池的任意组合供电。此器件的额定运行温度范围为 -40°C 至 +105°C，非常适合工业 应用。三个高效
2.25MHz 降压转换器可为系统提供内核电压、存储器和 I/O 电压。TPS65217x 采用间距为 0.4mm 的 48 引脚无引线封装 (6mm x 6mm VQFN)。

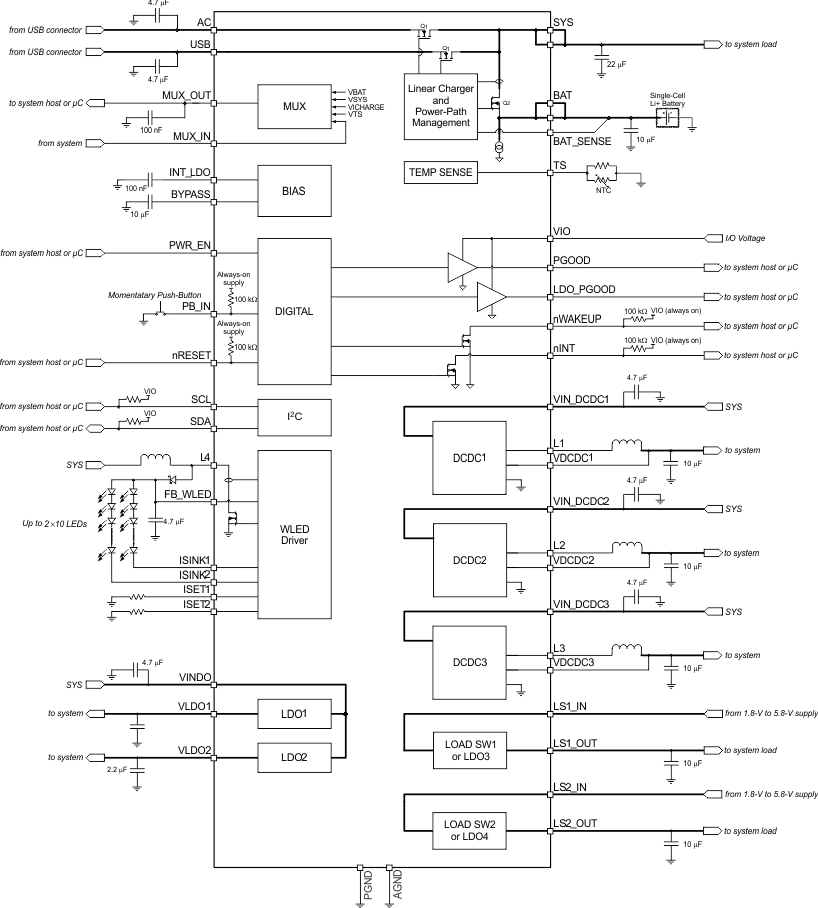

TPS65217CRSLR 电路图
TPS65217CRSLR 电路图
