TPS65217BRSLT

Texas Instruments 电源管理 IC

参考价格：￥35.88-￥69.00

更新日期：2024-04-01

TPS65217BRSLT

Texas Instruments 电源管理 IC

产品简介：具有 3 个直流/直流转换器、4 个 LDO、线性电池充电器和白光 LED 驱动器的电源管理 IC (PMIC)

查看详情

参考价格：￥35.88-￥69.00

TPS65217BRSLT 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TPS65217BRSLT
TI
原厂原装
22+
3288
上海市
-
一级代理原装

安徽芯海技术有限公司
TPS65217BRSLT
TI
原厂原装
2318+
9200
合肥
-
科大讯飞战略投资企业

TPS65217BRSLT 中文资料属性参数

制造商：Texas Instruments
产品种类：PMIC 解决方案
安装风格：SMD/SMT
封装 / 箱体：VQFN-48
封装：Reel
输入电压：2.7 V to 5.8 V
最大工作温度：+ 105 C
最小工作温度：- 40 C
输出电流：2 A
输出电压：1.5 V to 3.3 V
工厂包装数量：250
电源电流：700 mA

产品特性

充电器和电源路径电源路径上的 2A 输出电流线性充电器；最大充电电流 700mA 耐压达 20V 的 USB 和交流输入热调节、安全定时器温度感测输入
电源路径上的 2A 输出电流
线性充电器；最大充电电流 700mA
耐压达 20V 的 USB 和交流输入
热调节、安全定时器
温度感测输入
降压转换器（DCDC1、DCDC2 和 DCDC3）具有集成开关 FET 的三个降压转换器2.25MHz 固定频率运行轻负载电流下的省电模式PWM 模式下输出电压精度为 ±2%针对最低压降的 100% 占空比每转换器的静态电流典型值为 15µA当被禁用时对地被动放电
具有集成开关 FET 的三个降压转换器
2.25MHz 固定频率运行
轻负载电流下的省电模式
PWM 模式下输出电压精度为 ±2%
针对最低压降的 100% 占空比
每转换器的静态电流典型值为 15µA
当被禁用时对地被动放电
LDO 稳压器（LDO1 和 LDO2）两个可调式 LDOLDO2 可配置为跟踪 DCDC3静态电流典型值为 15µA
两个可调式 LDO
LDO2 可配置为跟踪 DCDC3
静态电流典型值为 15µA
负载开关（LDO3 和 LDO4）两个可配置为 LDO 的独立负载开关
两个可配置为 LDO 的独立负载开关
WLED 驱动器具有内部生成的 PWM，支持调光控制38V 开路 LED 保护支持两个 LED 灯串（每串多达 10 个 LED，每个 LED 的电流为 25mA）内部低侧灌电流
具有内部生成的 PWM，支持调光控制
38V 开路 LED 保护
支持两个 LED 灯串（每串多达 10 个 LED，每个 LED 的电流为 25mA）
内部低侧灌电流
保护低压锁定和电池故障比较器常开按钮监视器硬件复位引脚受密码保护的 I2C 寄存器
低压锁定和电池故障比较器
常开按钮监视器
硬件复位引脚
受密码保护的 I2C 寄存器
接口 I2C 接口（地址 0x24）受密码保护的 I2C 寄存器
I2C 接口（地址 0x24）
受密码保护的 I2C 寄存器

产品概述

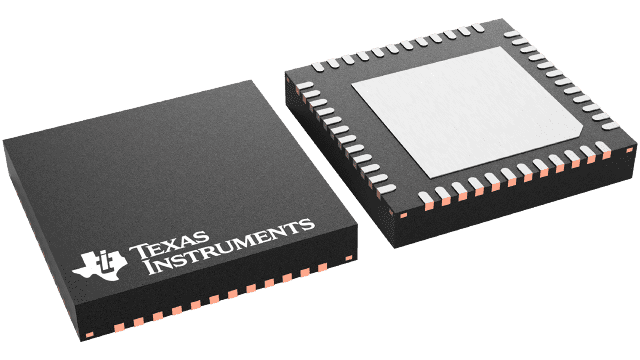

TPS65217x 是一款单芯片电源管理 IC (PMIC)，专门设计用来为便携式设备和 5V 线路供电应用中的 AM335x ARM® Cortex®-A8 处理器供电。该 PMIC 器件包含一个线性电池充电器（支持单节锂离子电池和锂聚合物电池）、双输入电源路径、三个降压转化器、四个低压降 (LDO) 稳压器以及一个高效升压转换器，可为两个分别由多达 10 个 LED 组成的灯串供电。此系统可由 USB 端口、5V 交流适配器或锂离子电池的任意组合供电。此器件的额定运行温度范围为 -40°C 至 +105°C，非常适合工业应用。三个高效 2.25MHz 降压转换器可为系统提供内核电压、存储器和 I/O 电压。TPS65217x 采用间距为 0.4mm 的 48 引脚无引线封装 (6mm x 6mm VQFN)。

查看全部

TPS65217BRSLT 电路图
