TPS65197BRUYT

Texas Instruments 视频处理

更新日期：2024-04-01 00:04:00

TPS65197BRUYT

Texas Instruments 视频处理

产品简介：8 通道电平转换器，支持 2 通道、3 通道电荷共享和面板放电

查看详情

TPS65197BRUYT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS65197BRUYT 中文资料属性参数

  • 现有数量：399现货10,000Factory
  • 价格：1 : ￥8.67000剪切带（CT）250 : ￥5.64060卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 功能：换挡杆
  • 应用：视频显示器
  • 标准：-
  • 控制接口：-
  • 电压 - 供电：16.5V ~ 45.0V
  • 安装类型：表面贴装型
  • 封装/外壳：28-WFQFN 裸露焊盘
  • 供应商器件封装：28-WQFN（4x4）

产品特性

  • 8 通道电平转换器（STV，RESET，6 × CLK）
  • 高输出电压电平 16.5V 至 45V (VGH)
  • 低输出电压电平低至 –20V (VGL)
  • 可选的电荷共享无电荷共享2 通道电荷共享3 通道电荷共享
  • 无电荷共享
  • 2 通道电荷共享
  • 3 通道电荷共享
  • 2 通道面板放电
  • T-CON 故障检测 TPS65197：依靠 STV 脉冲进行逻辑复位 TPS65197B：无逻辑复位
  • TPS65197：依靠 STV 脉冲进行逻辑复位
  • TPS65197B：无逻辑复位
  • 锁存关断检测（时钟至 VGH）
  • 支持 100kHz 时钟运行频率
  • 28 引脚 4mm x 4mm 四方扁平无引线 (QFN) 封装

产品概述

TPS65197/B 是一款带有放电功能 8 通道电平转换器，可适用于 LCD 显示 应用， 如笔记本电脑、监视器和电视。此器件将时序控制器 (T-CON) 逻辑电平信号转换为 Gate-in-Panel (GIP) 显示器所需的高电平信号。时钟输出 CLKOUTx 支持正常电平转换操作以及 2 通道或 3 通道电荷共享，可用于改善画质和功耗。断电时，所有输出尽可能地遵循其输入信号；使用放电功能时，输出会被拉为高电平 (VGH)。TPS65197 会在 STV 上升沿（该上升沿会将所有 6 个输出时钟强制为 VGL1）之后执行逻辑复位以忽略错误的 T-CON 信号。下一个 CLKIN1 上升沿会解锁逻辑并使能正常操作。TPS65197B 不具备逻辑复位，且所有输出信号始终跟踪其输入信号。
查看全部

TPS65197BRUYT 数据手册

数据手册 说明 数量 操作
TPS65197BRUYT

IC LEVEL SHIFTER 8CH 28WQFN

 12页,763K 查看

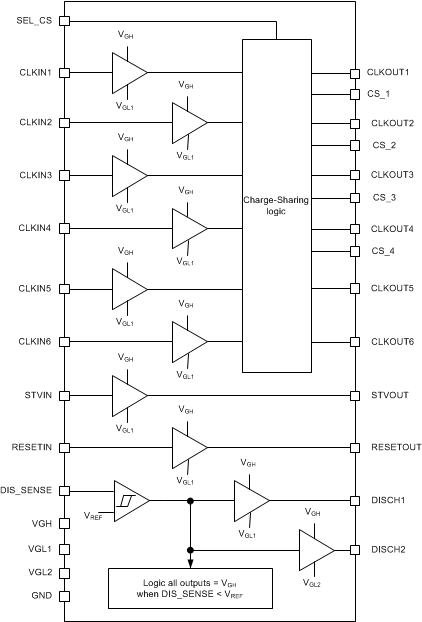

TPS65197BRUYT 电路图

TPS65197BRUYT 电路图

TPS65197BRUYT 电路图
