- 参考价格：￥11.66-￥11.94
更新日期：2024-04-01
产品简介：用于具有 6ch WLED 驱动器的 LCD 面板的 LCD 偏置解决方案
查看详情- 参考价格：￥11.66-￥11.94
TPS65142RTGR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
??μ
21 -
7514
-
上海市
-
-
-
????
-
TI
-
VQFN
21+ -
20000
-
上海市
-
-
-
原装现货，品质为先！请来电垂询！
-
TI
-
原厂原装
2318+ -
9200
-
合肥
-
-
-
科大讯飞战略投资企业
TPS65142RTGR 中文资料属性参数
- 制造商：Texas Instruments
- 产品种类：其他电源管理
- 输出电压范围：7 V to 16.5 V
- 输出电流：150 mA
- 输入电压范围：2.3 V to 6 V
- 工作温度范围：- 40 C to + 85 C
- 安装风格：SMD/SMT
- 封装 / 箱体：QFN-32
- 封装：Reel
- 工厂包装数量：3000
- 类型：LCD/OLED Display Bias Solutions
产品特性
- 集成偏置和背光电源
- 输入偏置电压范围：2.3V 至 6V 高达 16.5V 的升压转换器，开关电流为 1.8A 1.2MHz/650kHz 可选开关频率 内部补偿 上电时内部软启动 复位功能（XAO 信号） 经过稳压的 VGH 经过稳压的 VGL 栅极电压整形 LCD 放电功能
- 高达 16.5V 的升压转换器，开关电流为 1.8A
- 1.2MHz/650kHz 可选开关频率
- 内部补偿
- 上电时内部软启动
- 复位功能（XAO 信号）
- 经过稳压的 VGH
- 经过稳压的 VGL
- 栅极电压整形
- LCD 放电功能
- 150mA 单位增益 VCOM 缓冲器
- 4.5V 至 24V 白色发光二极管 (WLED) 背光输入范围 集成 1.5A/40V 金属氧化物半导体场效应晶体管 (MOSFET) 升压输出跟踪 WLED 电压 内部补偿 外部电流设置输入 6 条 25mA 灌电流通道 优于 3% 的电流匹配度 高达 1000:1 的脉宽调制 (PWM) 调光范围
- 集成 1.5A/40V 金属氧化物半导体场效应晶体管 (MOSFET)
- 升压输出跟踪 WLED 电压
- 内部补偿
- 外部电流设置输入
- 6 条 25mA 灌电流通道
- 优于 3% 的电流匹配度
- 高达 1000:1 的脉宽调制 (PWM) 调光范围
- 过压保护
- 热关断
- 欠压锁定
- 32 引脚 6mm x 3mm 四方扁平无引线 (QFN) 封装
- 笔记本电脑 TFT-LCD 显示器
- 平板电脑 TFT-LCD 显示器
产品概述
TPS65142 提供了一套针对笔记本电脑 TFT-LCD 显示器内的偏置电源和 WLED 背光的紧凑型解决方案。该器件 配有 升压转换器、正电荷泵稳压器和负电荷泵稳压器，用于为源级驱动器和栅极驱动器供电。150mA 单位增益高速缓冲器用于驱动 VCOM 电源层。栅极电压整形和 LCD 放电功能用于改善图像质量。复位功能可在上电时对 TCON 进行正确复位。TPS65142 还提供了一套完整的解决方案来驱动多达 6 个 PWM 调光比率为 1000:1 的 WLED 链。 全部 功能 均集成在紧凑型 6 x 3mm2 薄型 QFN 封装内。

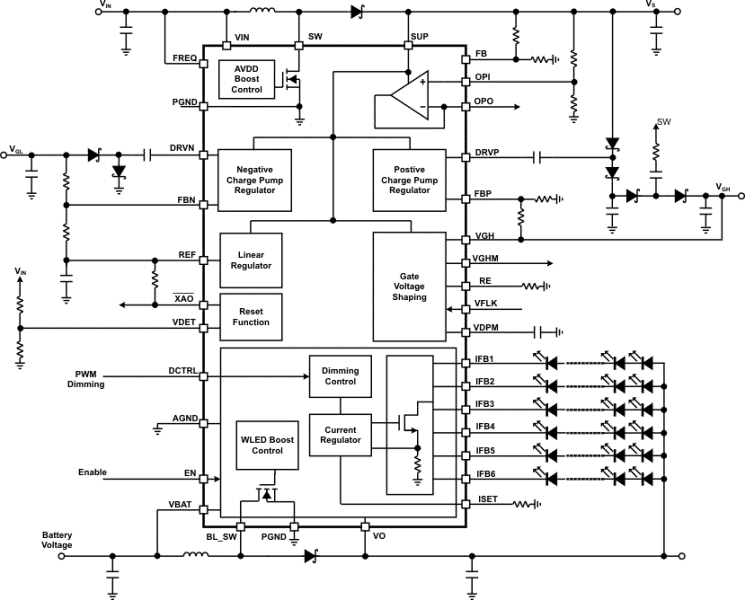

TPS65142RTGR 电路图
TPS65142RTGR 电路图
