TPS65138ADRCR

Texas Instruments PMIC - 显示器驱动器
  • 封装：10-VFDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.2825

更新日期：2024-04-01 00:04:00

TPS65138ADRCR

Texas Instruments PMIC - 显示器驱动器

产品简介：双通道输出 AMOLED 显示屏电源

查看详情
  • 封装：10-VFDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.2825

TPS65138ADRCR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS65138ADRCR 中文资料属性参数

  • 标准包装：3,000
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 显示器驱动器
  • 系列：-
  • 显示器类型：AMOLED
  • 配置：显示矩阵
  • 接口：-
  • 数字或字符：-
  • 电流 - 电源：-
  • 电源电压：2.9 V ~ 4.5 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：10-VFDFN 裸露焊盘
  • 供应商设备封装：10-SON 裸露焊盘（3x3）
  • 包装：带卷 (TR)

产品特性

  • 2.9V to 4.5V Input Voltage Range
  • 0.8% Output Voltage Accuracy VPOS
  • Excellent Line Transient Regulation
  • 300mA Output Current
  • Fixed 4.62V Positive OutputVoltage
  • Digitally Programmable VNEG TPS65138: –2.2V to –6.2V TPS65138A: –2.2V to –5.2V
  • TPS65138: –2.2V to –6.2V
  • TPS65138A: –2.2V to –5.2V
  • -4.9V Default Value for VNEG
  • Short Circuit Protection
  • Thermal Hhutdown
  • 3-mm × 3-mm QFN Package

产品概述

The TPS65138 is designed to drive AMOLED displays (Active Matrix Organic Light Emitting Diode) requiring positive and negative supply rails. The device integrates boost converter and inverting buck boost converter designed suitable for battery operated products. The digital control pin (CTRL) allows programming the negative output voltage in digital steps. The TPS65138 uses a novel technology enabling excellent line and load regulation. This is required to avoid disturbance of the AMOLED display by the input voltage disturbances occurring during transmit periods in mobile phones.
查看全部

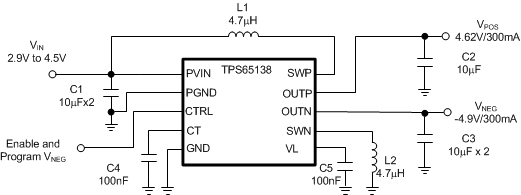

TPS65138ADRCR 电路图

TPS65138ADRCR 电路图

TPS65138ADRCR 电路图
