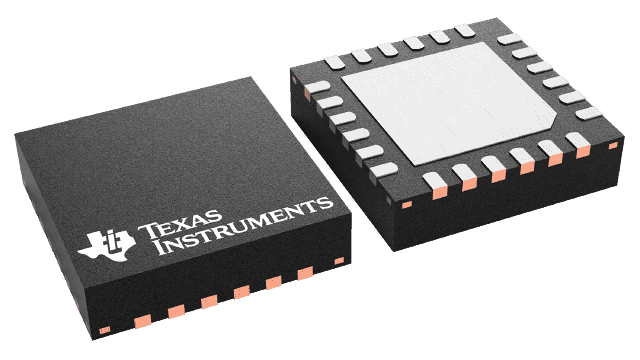

TPS65053IRGERQ1

Texas Instruments PMIC - 电源管理 - 专用

封装：24-VFQFN 裸露焊盘
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：带卷 (TR)
参考价格：$2.926

更新日期：2024-04-01 00:04:00

TPS65053IRGERQ1

Texas Instruments PMIC - 电源管理 - 专用

产品简介：具有 2 个降压转换器和 3 个 LDO 的汽车类 1.5V 至 6.5V 电源管理 IC (PMIC)

查看详情

封装：24-VFQFN 裸露焊盘
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：带卷 (TR)
参考价格：$2.926

TPS65053IRGERQ1 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TPS65053IRGERQ1
TI
原厂原装
22+
3288
上海市
-
一级代理原装

杭州芯意法电子有限公司
TPS65053IRGERQ1
TI/德州仪器
VQFN-24
21+
10000
杭州
-
只做原装现货，大量现货热卖

TPS65053IRGERQ1 中文资料属性参数

标准包装：3,000
类别：集成电路 (IC)
家庭：PMIC - 电源管理 - 专用
系列：-
应用：自动
电流 - 电源：-
电源电压：2.5 V ~ 6 V
工作温度：-40°C ~ 85°C
安装类型：表面贴装
封装/外壳：24-VFQFN 裸露焊盘
供应商设备封装：24-VQFN 裸露焊盘（4x4）
包装：带卷 (TR)

产品特性

汽车电子应用认证
具有符合 AEC-Q100 标准的下列结果：器件温度 3 级：环境运行温度范围为 -40°C 至 +85°C器件人体模型 (HBM) 静电放电 (ESD) 分类等级 2器件组件充电模式 (CDM) ESD 分类等级 C4B
器件温度 3 级：环境运行温度范围为 -40°C 至 +85°C
器件人体模型 (HBM) 静电放电 (ESD) 分类等级 2
器件组件充电模式 (CDM) ESD 分类等级 C4B
效率高达 95%
针对直流-直流 (DC-DC) 转换器的输出电流：DCDC1 = 1A；DCDC2 = 0.6A
DCDC1 = 1A；DCDC2 = 0.6A
DC-DC 转换器可在外部进行调节
DC-DC 转换器 VIN 范围为2.5V 至 6V
2.25MHz 固定频率工作
在轻载电流条件下进入节能模式
180° 异相运行
脉宽调制 (PWM) 模式下的输出电压精度为 ±1%
针对两个 DC-DC 转化器的总值为 32µA（典型值）的静态电流
针对最低压降的占空比为 100%
一个 400mA 通用 LDO
两个 200mA 通用 LDO
LDO VIN 范围为 1.5V 至 6.5V
LDO3 的输出电压：VLDO3 = 1.3 V
VLDO3 = 1.3 V
采用 4mm x 4mm、24 引脚超薄四方扁平无引线 (VQFN) 封装

产品概述

TPS65053-Q1 器件是一款集成电源管理集成电路 (PMIC)，适用于由锂离子或锂聚合物电池供电的应用（此类应用需要使用多条电源轨）。TPS65053-Q1 器件提供两个高效运行的 2.25MHz 降压转换器，作用是在基于处理器的系统中供应核心电压及 I/O 电压。两降压转换器在轻载条件下均进入低功耗模式，可在最大负载电流范围内实现效率最大化。对于低噪声应用，可通过将 MODE 引脚拉至高电平强制此类器件进入频率固定的 PWM 模式。两转换器均允许使用小型电感和电容，从而缩小解决方案尺寸。TPS65053-Q1 器件为 DCDC1 和 DCDC2 转换器分别提供高达 1A 和 0.6A 的输出电流。此外，该器件集成一个 400mA LDO 及两个 200mA LDO 稳压器，其通断由每个 LDO 的独立使能引脚进行控制。每个 LDO 在 1.5V 至 6.5V 输入范围内运行，支持通过任一降压转换器或直接由主电池供电。LDO1 和 LDO2 可在外部进行调节，而 LDO3 的固定输出电压为 1.3V.TPS65053-Q1 器件采用 24 引脚无引线封装 (4mm × 4mm VQFN)，间距为 0.5mm。

查看全部

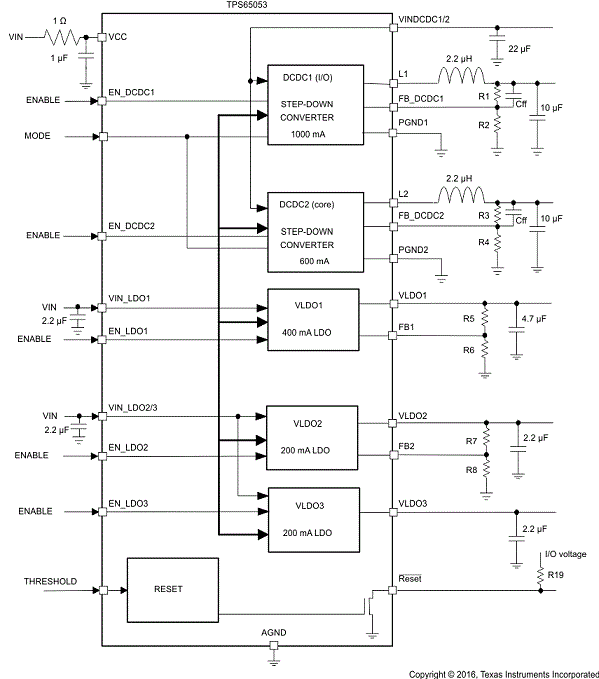

TPS65053IRGERQ1 电路图
