- 封装:40-WFQFN 裸露焊盘
- RoHS:无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式:Digi-Reel®
- 参考价格:$10.06-$9.048
更新日期:2024-04-01 00:04:00
产品简介:具有 3 个降压转换器和 3 个 LDO 的汽车类 1.5V 至 6.5V 电源管理 IC
查看详情- 封装:40-WFQFN 裸露焊盘
- RoHS:无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式:Digi-Reel®
- 参考价格:$10.06-$9.048
TPS65023QRSBRQ1 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TPS65023QRSBRQ1
原装现货 -
TI
-
-
21+ -
3000
-
深圳
-
12-10
-
只做原装20年老牌供应商,现货请私聊
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TEXAS INSTRUMENTS, INC.
-
52*1 CUT REEL (BAG)
2143 -
32
-
上海市
-
-
-
原装进口
-
TI/德州仪器
-
WQFN-40
24+ -
3000
-
上海市
-
-
-
上海现货
-
TI/德州仪器
-
QFN
21+ -
10000
-
杭州
-
-
-
只做原装现货,大量现货热卖
-
TI
-
QFN
23+ -
5800
-
上海市
-
-
-
进口原装现货,杜绝假货。
-
TI
-
原厂原装
2318+ -
9200
-
合肥
-
-
-
科大讯飞战略投资企业
TPS65023QRSBRQ1 中文资料属性参数
- 产品培训模块:Medical ECG
- 标准包装:1
- 类别:集成电路 (IC)
- 家庭:PMIC - 电池管理
- 系列:-
- 功能:电源管理
- 电池化学:锂离子(Li-Ion)、锂聚合物(Li-Pol)
- 电源电压:2.5 V ~ 6 V
- 工作温度:-40°C ~ 125°C
- 安装类型:表面贴装
- 封装/外壳:40-WFQFN 裸露焊盘
- 供应商设备封装:40-WQFN 裸露焊盘(5x5)
- 包装:Digi-Reel®
- 其它名称:296-25412-6
产品特性
- 符合汽车类应用的 要求
- 具有符合 AEC-Q100 标准的下列结果: 器件温度 1 级:–40°C 至 125°C 的环境工作温度范围器件 HBM ESD 分类等级 2器件 CDM ESD 分类等级 C4A(RHA 封装)或 C5(RSB 封装)
- 器件温度 1 级:–40°C 至 125°C 的环境工作温度范围
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C4A(RHA 封装)或 C5(RSB 封装)
- 用于处理器内核的高效 (90%) 1.5A 降压转换器 (VDCDC1)
- 用于系统电压的高效 (95%) 1.2A 降压转换器 (VDCDC2)
- 用于存储器电压的高效 (92%) 1A 降压转换器 (VDCDC3)
- 用于支持实时时钟 (VRTC) 的 30mA LDO/开关
- 2 × 200mA 通用低压降 LDO (LDO)
- 用于处理器内核的动态电压管理
- 可使用两个数字输入引脚进行 LDO 电压预选
- 外部可调复位延迟时间
- 电池备用功能
- 用于电感转换器的单独使能引脚
- 兼容 I2C 的串行接口
- 85µA 静态电流
- 低纹波脉冲频率调制 (PFM) 模式
- 热关断保护
产品概述
TPS65023-Q1 器件是一款集成式电源管理集成电路 (IC),适用于 由锂离子或锂聚合物电池供电的 应用(此类应用需要使用多条电源轨)。TPS65023-Q1 器件具有三个高效的降压转换器,可在基于处理器的系统内提供内核电压、外设、输入和输出 (I/O) 以及存储器电源轨。内核转换器可通过串行接口实现动态电压变化,从而使系统实现动态节能。这三个降压转换器会在轻负载时进入低功耗模式,从而在可能的最宽负载电流范围内实现最高效率。TPS65023-Q1 器件还集成了两个可通过外部输入引脚启用的通用 200mA LDO 稳压器。每个 LDO 可在 1.5V 至 6.5V 输入电压范围内正常运行,这使得它们可以由其中一个降压转换器供电,也可以由主电池直接供电。用户可使用 DEFLDO1 和 DEFLDO2 引脚通过数字方式将这两个 LDO 的默认输出电压设置为四个不同的电压组合。串行电压可用于动态电压调节和屏蔽中断,或用于停用、启用和设置 LDO 输出电压。该接口符合快速模式或标准模式 I2C 规格,可实现 400kHz 的传输频率。TPS65023-Q1 器件在自然通风环境下的额定运行温度范围为 –40°C 至 125°C。

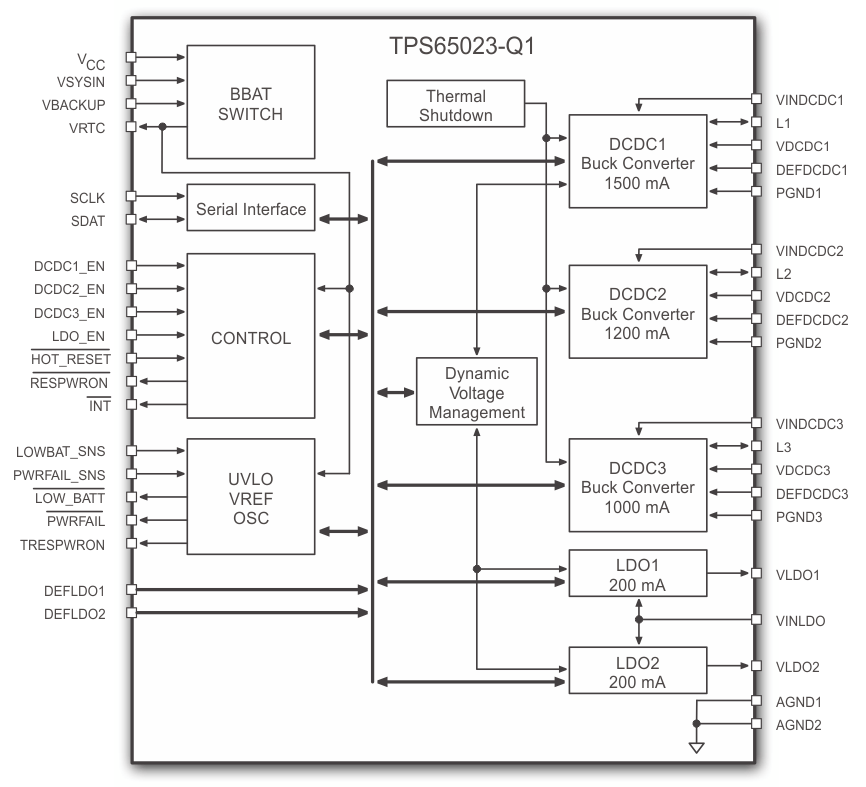

TPS65023QRSBRQ1 电路图

TPS65023QRSBRQ1 电路图
