TPS65023BRSBT

Texas Instruments PMIC - 电池管理
  • 封装：40-WFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$7.258-$9.8

更新日期：2024-04-01 00:04:00

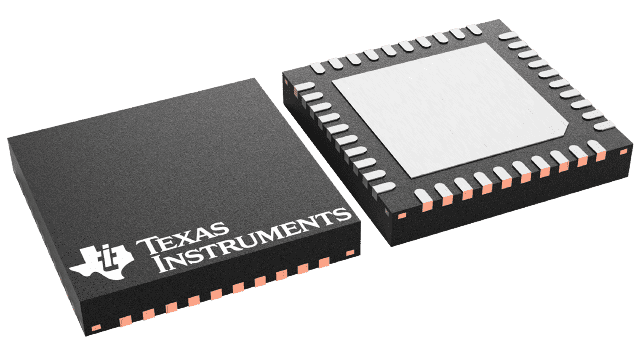

TPS65023BRSBT

Texas Instruments PMIC - 电池管理

产品简介：6 通道电源管理 IC (PMIC)，具有 3 个 DC/DC、3 个 LDO 以及 I2C 接口和 DVS

查看详情
  • 封装：40-WFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$7.258-$9.8

TPS65023BRSBT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS65023BRSBT 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 电池管理
  • 系列：-
  • 功能：电源管理
  • 电池化学：锂离子（Li-Ion）、锂聚合物（Li-Pol）
  • 电源电压：2.5 V ~ 6 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：40-WFQFN 裸露焊盘
  • 供应商设备封装：40-WQFN 裸露焊盘（5x5）
  • 包装：®
  • 其它名称：296-27696-6

产品特性

  • 适用于处理器内核的 90% 效率的 1.7A 降压转换器 (VDCDC1)
  • 用于系统电压的 95% 效率的 1.2A 降压转换器 (VDCDC2)
  • 用于存储器电压的 92% 效率的 1.0A 降压转换器 (VDCDC3)
  • 用于支持实时时钟 (VRTC) 的 30mA LDO 和开关
  • 2 个 200mA 通用 LDO
  • 用于处理器内核的动态电压管理
  • 可使用两个数字输入引脚进行 LDO 电压预选
  • 外部可调复位延迟时间
  • 电池备用功能
  • 用于电感转换器的单独使能引脚
  • 兼容 I2C 的串行接口
  • 在特性列表中增加了兼容 I2C™设置和保持计时： TPS65023：300nsTPS65023B：100ns
  • TPS65023：300ns
  • TPS65023B：100ns
  • 85µA 静态电流
  • 低波纹 PFM 模式
  • 热关断保护
  • 40 引脚 5mm × 5mm WQFN 封装

产品概述

TPS65023x 器件 是一种集成式电源管理 IC，适用于 由一节 锂离子或锂离子聚合物电池供电并需要多个电源轨的应用。TPS65023x 器件具有三个高效的降压转换器，用于在基于处理器的系统中提供内核电压、外设、I/O 以及存储器电源轨。内核转换器可通过串行接口实现动态电压变化，从而使系统实现动态节能。这三个降压转换器会在轻负载时进入低功耗模式，从而在可能的最宽负载电流范围内实现最高效率。TPS65023x 还集成了两个可通过外部输入引脚启用的通用 200mA LDO 稳压器。每个 LDO 可在 1.5V 至 6.5V 输入电压范围内正常运行，从而使得它们可以由其中一个降压转换器供电，也可以由电池直接供电。用户可使用 DEFLDO1 和 DEFLDO2 引脚通过数字方式将这两个 LDO 的默认输出电压设置为四个不同的电压组合。串行接口可用于动态电压调节和屏蔽中断，或用于停用、启用和设置 LDO 输出电压。该接口符合快速模式和标准模式 I2C 规格，可实现高达 400kHz 的传输频率。TPS65023x 采用 40 引脚 WQFN 封装，并在 –40°C 至 85°C 的自然通风温度范围内运行。
查看全部

TPS65023BRSBT 数据手册

数据手册 说明 数量 操作
TPS65023BRSBT

Battery Power Management IC Lithium-Ion/Polymer 40-WQFN (5x5)

 47页,1.11M 查看

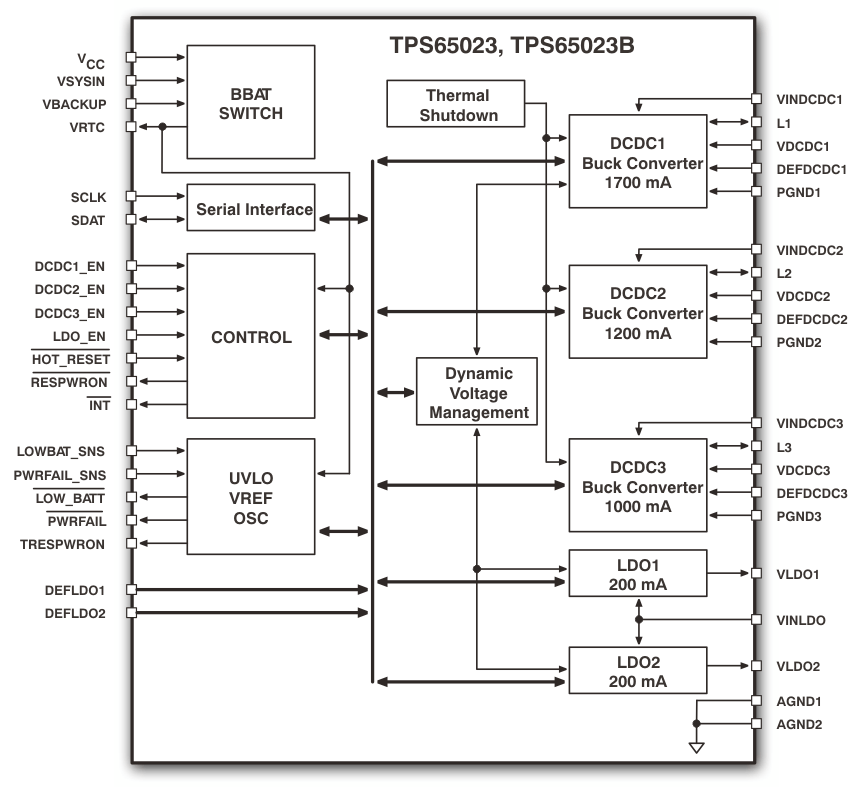

TPS65023BRSBT 电路图

TPS65023BRSBT 电路图

TPS65023BRSBT 电路图
