TPS63060DSCR

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器
  • 封装：10-WFDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.016-$4.03

更新日期：2024-04-01 00:04:00

TPS63060DSCR

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器

产品简介：2.5V 至 12V 输入电压、93% 效率、2.25A 开关电流限制降压/升压转换器

查看详情
  • 封装：10-WFDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.016-$4.03

TPS63060DSCR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS63060DSCR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - DC DC 开关稳压器
  • 系列：-
  • 类型：降压（降压），升压（升压）
  • 输出类型：可调式
  • 输出数：1
  • 输出电压：2.5 V ~ 8 V
  • 输入电压：2.5 V ~ 12 V
  • PWM 型：电流模式
  • 频率 - 开关：2.4MHz
  • 电流 - 输出：1A
  • 同步整流器：是
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：10-WFDFN 裸露焊盘
  • 包装：®
  • 供应商设备封装：10-SON 裸露焊盘（3x3）
  • 其它名称：296-30204-6

产品特性

  • 输入电压范围：2.5 V 至 12 V
  • 效率：高达 93%
  • 5V 时的输出电流 (V IN < 10V)： 降压模式下为 2A
  • 5V 时的输出电流 (V IN > 4V)： 升压模式下为 1.3A
  • 在降压和升压模式之间自动转换
  • 器件典型静态电流：< 30µA
  • 输出电压可以是固定的，也可以调节，范围是 2.5 V 至 8 V
  • 省电模式，改善低输出功率时的效率
  • 2.4MHz 强制固定频率运行，可实现同步
  • 电源正常状态输出
  • Buck-Boost Overlap Control™
  • 关断期间负载断开
  • 提供过热保护
  • 过压保护

产品概述

TPS6306x 器件可以为由 3 节到 6 节碱性、镍镉或镍氢电池或单节、两节锂离子或锂聚合物电池供电的产品提供电源解决方案。使用两节双锂离子或者锂聚合物电池时，输出电流可升高至 2A，放电电压可达 5V 或者更低。此升压/降压转换器基于一个频率固定的脉宽调制 (PWM) 控制器。该控制器可通过同步整流实现效率最大化。在负载电流较低的情况下，该转换器会进入节能模式，以在宽负载电流范围内保持高效率。禁用省电模式则会强制转换器以固定开关频率运行。开关的最大平均电流为 2.25 A（典型值）。输出电压可通过外部电阻分频器进行编程，或者在内部芯片上固定。可通过禁用转换器来最大限度地减少电池消耗。在关断期间，负载从电池断开。这些器件采用 3mm×3mm 10 引脚 WSON (DSC) 封装。
查看全部

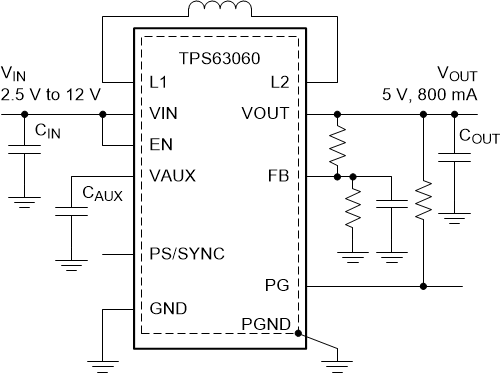

TPS63060DSCR 电路图

TPS63060DSCR 电路图

TPS63060DSCR 电路图
