TPS63021DSJR

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器
  • 封装：14-VSON 裸露焊盘，14-HVSON
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$3.475-$6.45

更新日期：2024-04-01 00:04:00

TPS63021DSJR

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器

产品简介：具有 4A 开关的高效率单电感器降压/升压转换器

查看详情
  • 封装：14-VSON 裸露焊盘，14-HVSON
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$3.475-$6.45

TPS63021DSJR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS63021DSJR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - DC DC 开关稳压器
  • 系列：-
  • 类型：降压（降压），升压（升压）
  • 输出类型：固定
  • 输出数：1
  • 输出电压：3.3V
  • 输入电压：1.8 V ~ 5.5 V
  • PWM 型：电流模式
  • 频率 - 开关：2.4MHz
  • 电流 - 输出：3A
  • 同步整流器：是
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：14-VSON 裸露焊盘，14-HVSON
  • 包装：®
  • 供应商设备封装：14-VSON
  • 其它名称：296-27259-6

产品特性

  • 输入电压范围：1.8V 至 5.5V
  • 可调节输出电压：1.2V 至 5.5V
  • VIN > 2.5V、VOUT = 3.3V 时，输出电流为 2A
  • 在整个负载范围内具有高效率 静态工作电流：25µA支持模式选择的省电模式
  • 静态工作电流：25µA
  • 支持模式选择的省电模式
  • 平均电流模式降压/升压架构 模式间自动转换2.4MHz 固定频率工作可同步
  • 模式间自动转换
  • 2.4MHz 固定频率工作
  • 可同步
  • 电源正常状态输出
  • 安全、可靠运行 特性 过热和过压保护关断期间负载断开
  • 过热和过压保护
  • 关断期间负载断开
  • 借助以下工具创建定制设计方案： TPS63020，使用 WEBENCH 电源设计器 TPS63021，使用 WEBENCH 电源设计器
  • TPS63020，使用 WEBENCH 电源设计器
  • TPS63021，使用 WEBENCH 电源设计器

产品概述

TPS6302x 器件可以为由两节或三节碱性电池、镍镉电池或镍氢电池或单节锂离子电池或锂聚合物电池、超级电容器或其他电源轨供电的产品提供电源解决方案。支持高达 3A 的输出电流。使用电池时，可以放电到 2V 以下。该降压/升压转换器基于一个使用同步整流的固定频率、脉宽调制 (PWM) 控制器来获得最高效率。在负载电流较低的情况下，该转换器会进入节能模式，以在宽负载电流范围内保持高效率。禁用省电模式则会强制转换器以固定开关频率运行。开关的最大平均电流为 4A（典型值）。输出电压可通过外部电阻分频器进行编程，或者在内部芯片上固定。转换器可被禁用以最大限度地减少电池消耗。在关断期间，负载从电池上断开。TPS6302x 器件在自然通风环境下运行的温度范围为 –40°C 至 85°C。该器件采用 3mm × 4mm (DSJ) 14 引脚 VSON 封装。
查看全部

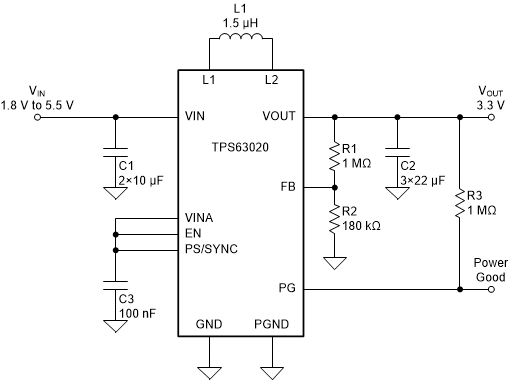

TPS63021DSJR 电路图

TPS63021DSJR 电路图

TPS63021DSJR 电路图
