TPS62560DRVR

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器
  • 封装：6-WDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.665

更新日期：2024-05-09 16:05:44

TPS62560DRVR

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器

产品简介：采用 2x2mm SON 封装的 2.25MHz 600mA 降压转换器

查看详情
  • 封装：6-WDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.665

TPS62560DRVR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS62560DRVR 中文资料属性参数

  • 标准包装：3,000
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - DC DC 开关稳压器
  • 系列：-
  • 类型：降压（降压）
  • 输出类型：可调式
  • 输出数：1
  • 输出电压：0.85 V ~ 5.5 V
  • 输入电压：2.5 V ~ 5.5 V
  • PWM 型：电压模式
  • 频率 - 开关：2.25MHz
  • 电流 - 输出：600mA
  • 同步整流器：是
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：6-WDFN 裸露焊盘
  • 包装：带卷 (TR)
  • 供应商设备封装：6-SON 裸露焊盘（2x2）
  • 配用：TPS62560EVM-330-ND - TPS62560EVM-330

产品特性

  • 输出电流最高达 600mA
  • 输入电压范围：2.5V 至 5.5V
  • PWM 模式下的输出电压精度为 ±2.5%
  • 静态电流典型值为 15μA
  • 可实现最低压降的 100% 占空比
  • 软启动
  • 采用小外形尺寸晶体管 (SOT) 和 2mm × 2mm × 0.8mm 小外形尺寸无引线 (SON) 封装
  • 有关改进的 特性 集，请参见《TPS62290 器件》（文献编号：SLVS764）
  • 个人数字助理 (PDA)、掌上电脑和便携式媒体播放器
  • 低功耗数字信号处理器 (DSP) 电源
  • 负载点 (POL) 应用

产品概述

TPS62560 器件是一款高效同步降压转换器，针对由电池供电的便携式 应用进行了优化。在诸如单节锂离子电池或由其他常见化学成分组成的 AA 或 AAA 电池供电下，该器件可提供高达 600mA 的输出电流。凭借 2.5V 至 5.5V 的输入电压范围，该器件适用于为各类便携式手持设备或 POL 应用供电。TPS62560 系列工作在 2.25MHz 固定开关频率下，并且在轻负载电流条件下会进入节能模式，从而在整个负载电流范围内保持高效率。该节能模式针对低输出电压纹波进行了优化。对于低噪声 应用，可通过将 MODE 引脚拉为高电平来强制器件进入固定频率 PWM 模式。在关断模式中，电流消耗减小至 1μA 以下。TPS62560 允许使用小型电感和电容，以减小解决方案尺寸。TPS62560 和 TPS62562 采用 2mm x 2mm、6 引脚 SON 封装，而 TPS62561 则采用 5 引脚 SOT 封装。
查看全部

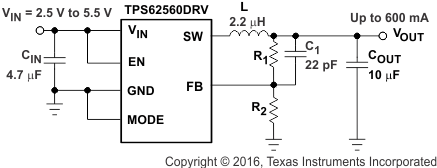

TPS62560DRVR 电路图

TPS62560DRVR 电路图

TPS62560DRVR 电路图
