TPS62290DRVR

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器
  • 封装：6-WDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.2069-$2.58

更新日期：2025-02-13 11:02:08

TPS62290DRVR

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器

产品简介：采用 2x2mm SON 封装的 2.25MHz 1A 降压转换器

查看详情
  • 封装：6-WDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.2069-$2.58

TPS62290DRVR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS62290DRVR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - DC DC 开关稳压器
  • 系列：-
  • 类型：降压（降压）
  • 输出类型：可调式
  • 输出数：1
  • 输出电压：0.6 V ~ 6 V
  • 输入电压：2.3 V ~ 6 V
  • PWM 型：电压模式
  • 频率 - 开关：2.25MHz
  • 电流 - 输出：1A
  • 同步整流器：是
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：6-WDFN 裸露焊盘
  • 包装：Digi-Reel®
  • 供应商设备封装：6-SON 裸露焊盘（2x2）
  • 其它名称：296-27030-6

产品特性

  • 高效率 - 高达 96%
  • 高达 1000mA 的输出电流
  • VIN 范围为 2.3V 至 6.0V，支持具有扩展电压范围的锂离子电池
  • 2.25MHz 固定频率运行
  • 轻载电流下的省电模式
  • PWM 模式下的输出电压精度为 ±1.5%
  • 固定输出电压选项
  • 静态电流典型值为 15µA
  • 可实现最低压降的 100% 占空比
  • 轻载时的电压定位
  • 采用 2mm × 2mm × 0.8mm WSON (6) 封装 (DRV)

产品概述

TPS6229x 器件是高效的同步降压直流/直流转换器，经优化可适用于电池供电的便携式 应用。这些器件采用单块锂离子电池提供高达 1000mA 的输出电流。 凭借 2.3V 至 6.0V 的输入电压范围，这些器件支持具有扩展电压范围的电池，非常适合为便携式 应用 （如手机和其他便携式设备）供电。TPS6229x 器件在 2.25MHz 的固定开关频率下运行，在轻载电流情况下会进入省电模式，以便在整个负载电流范围内保持高效率。 省电模式经过优化，具有低输出电压纹波。对于低噪声 应用，可通过将 MODE 引脚的电平拉高来强制这些器件进入固定频率脉宽调制 (PWM) 模式。在关断模式下，流耗减少至 1µA 以下。TPS6229x 器件允许使用小型电感器和电容器，可实现较小的解决方案尺寸。TPS6229x 器件在自然通风环境下的额定工作温度范围为 –40°C 至 85°C。这些器件采用 2mm × 2mm 6 引脚 WSON 封装 (DRV)。
查看全部

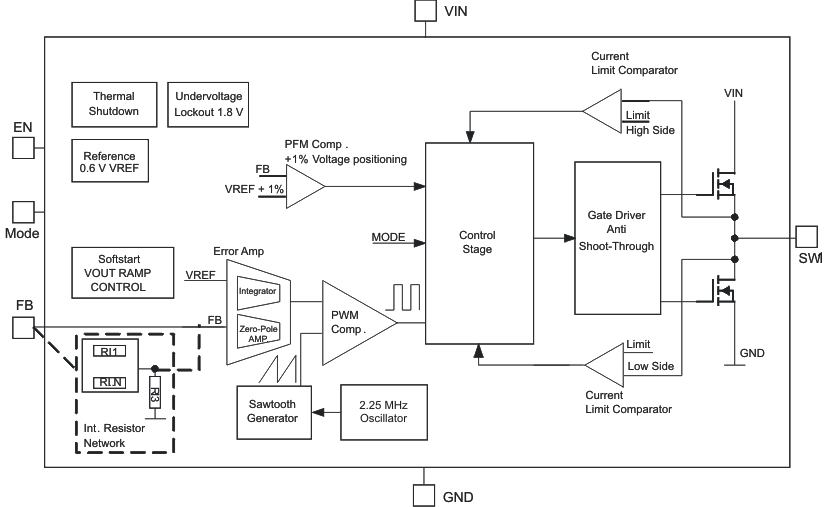

TPS62290DRVR 电路图

TPS62290DRVR 电路图

TPS62290DRVR 电路图
