TPS62160DGKR

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器
  • 封装：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.2825

更新日期：2024-04-01 00:04:00

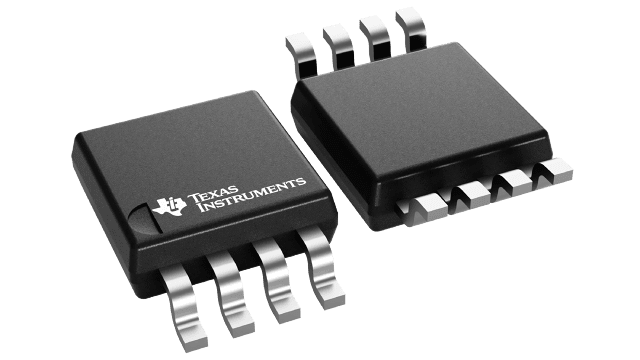

TPS62160DGKR

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器

产品简介：具有 DCS-Control™ 的 3V 至 17V 1A 降压转换器

查看详情
  • 封装：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.2825

TPS62160DGKR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS62160DGKR 中文资料属性参数

  • 标准包装：2,500
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - DC DC 开关稳压器
  • 系列：DCS-Control™
  • 类型：降压（降压）
  • 输出类型：可调式
  • 输出数：1
  • 输出电压：0.9 V ~ 6 V
  • 输入电压：3 V ~ 17 V
  • PWM 型：混合物
  • 频率 - 开关：2.25MHz
  • 电流 - 输出：1A
  • 同步整流器：是
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
  • 包装：带卷 (TR)
  • 供应商设备封装：8-MSOP

产品特性

  • DCS-Control™拓扑技术
  • 输入电压范围为 3V 至 17V
  • 输出电流高达 1A
  • 可调节输出电压范围为 0.9V 至 6V
  • 固定输出电压版本
  • 无缝省电模式转换
  • 静态电流典型值为 17µA
  • 电源正常输出
  • 100% 占空比模式
  • 短路保护
  • 过热保护
  • 与 TPS62170 和 TPS62125 引脚兼容
  • 采用 3.00mm x 3.00mm 8 引脚超薄小外形尺寸 (VSSOP) 和 2.00mm × 2.0 mm 8 引脚晶圆级小外形无引线 (WSON) 封装
  • 结合使用 TPS62160 和 WEBENCH® 电源设计器创建定制设计方案

产品概述

TPS6216x 系列是一款简单易用的同步降压 DC-DC 转换器，针对 高功率密度的应用 进行了优化。该系列器件的开关频率典型值高达 2.25MHz，允许使用小型电感器，通过利用 DCS-Control™ 拓扑技术提供快速瞬态响应并实现高精度的输出电压。该器件的宽运行电压范围为 3V 至 17V，非常适用于由锂离子或其他电池以及 12V 中间电源轨供电的系统。该器件的输出电压为 0.9V 至 6V，支持高达 1A 的持续输出电流（使用 100% 占空比模式）。此外，还可以通过配置使能引脚和开漏电源正常状态引脚实现电源排序。在节能模式下，器件可根据输入电压 (VIN) 生成约 17µA 的静态电流。负载较小时可自动且无缝进入节能模式，同时该模式可保持整个负载范围内的高效率。该器件在关断模式下处于关断状态，期间的流耗低于 2µA。此器件具有可调节输出电压和固定输出电压版本，采用 2.00mm x 2.00mm 8 引脚 WSON 封装 (DSG) 或 3.00mm x 3.00mm 8 引脚 VSSOP 封装 (DGK)。
查看全部

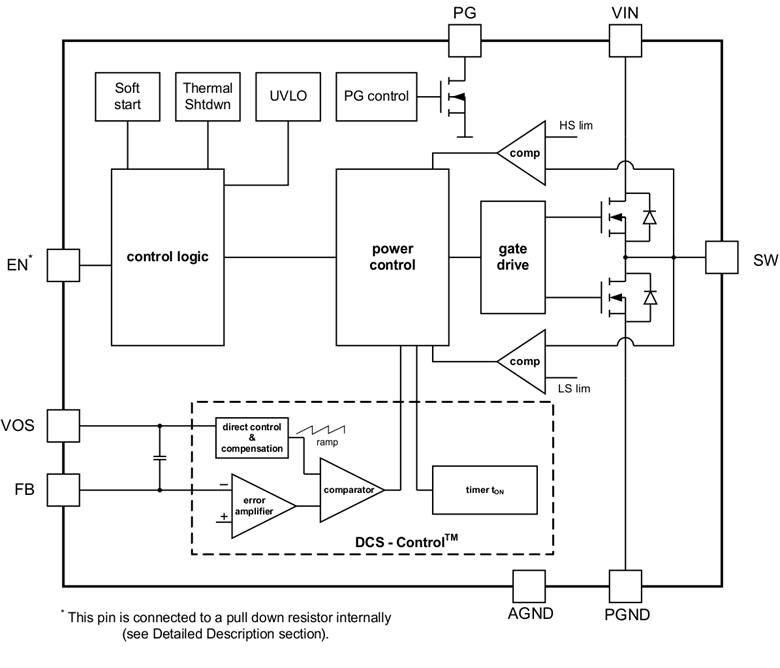

TPS62160DGKR 电路图

TPS62160DGKR 电路图

TPS62160DGKR 电路图
