TPS62150RGTT

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器
  • 封装：16-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.4265-$3.31

更新日期：2024-04-01 00:04:00

TPS62150RGTT

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器

产品简介：采用 3x3 QFN 封装、具有 DCS-Control 的 3-17V 1A 降压转换器

查看详情
  • 封装：16-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.4265-$3.31

TPS62150RGTT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS62150RGTT 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - DC DC 开关稳压器
  • 系列：DCS-Control™
  • 类型：降压（降压）
  • 输出类型：可调式
  • 输出数：1
  • 输出电压：0.9 V ~ 6 V
  • 输入电压：3 V ~ 17 V
  • PWM 型：混合物
  • 频率 - 开关：2.5MHz
  • 电流 - 输出：1A
  • 同步整流器：是
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：16-VFQFN 裸露焊盘
  • 包装：®
  • 供应商设备封装：16-QFN-EP（3x3）
  • 其它名称：296-30007-6

产品特性

  • DCS-Control™ 拓扑
  • 输入电压范围：3 V 至 17 V
  • 输出电流高达 1A
  • 可调输出电压范围为 0.9 V 至 6 V
  • 引脚可选输出电压（标称值，+5%）
  • 可编程软启动和跟踪
  • 无缝节能模式转换
  • 17µA 的静态电流（典型值）
  • 可选工作频率
  • 电源正常状态输出
  • 100% 占空比模式
  • 短路保护
  • 过热保护
  • 与 TPS62130 和 TPS62140 引脚对引脚兼容
  • 采用 3mm × 3mm VQFN-16 封装
  • 使用 TPS82150 模块缩短设计时间

产品概述

TPS6215x 系列是一款易于使用的同步降压直流/直流转换器，此转换器针对高功率密度应用进行了优化。该系列器件的开关频率典型值高达 2.5MHz，允许使用小型电感器，通过利用 DCS-Control 拓扑技术提供快速瞬态响应并实现高输出电压精度。该系列器件具有 3V 至 17V 宽运行输入电压范围，非常适用于由锂离子或其他电池以及 12V 中间电源轨供电的系统。其输出电压为 0.9V 至 6V，支持高达 1A 的持续输出电流（在 100% 占空比模式下）。软启动引脚控制输出电压启动斜坡，从而允许器件作为独立电源或者在跟踪配置下运行。此外，还可以通过配置使能 (EN) 引脚和开漏电源正常状态 (PG) 引脚实现电源排序。在节能模式下，器件在 VIN 作用下生成约 17µA 的静态电流。负载较小时可自动且无缝进入节能模式，同时该模式可保持整个负载范围内的高效率。该器件在关断模式下处于关断状态，期间的流耗低于 2µA。此器件提供可调节输出电压和固定输出电压两个版本，采用 3mm × 3mm 16 引脚 VQFN 封装 (RGT)。
查看全部

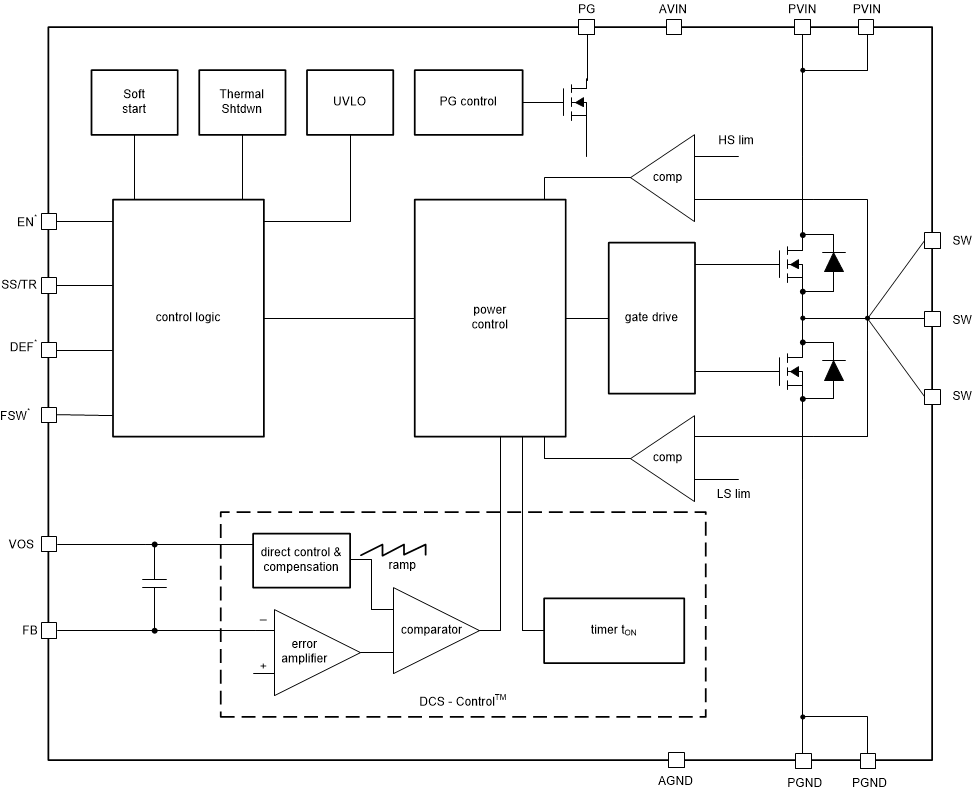

TPS62150RGTT 电路图

TPS62150RGTT 电路图

TPS62150RGTT 电路图
