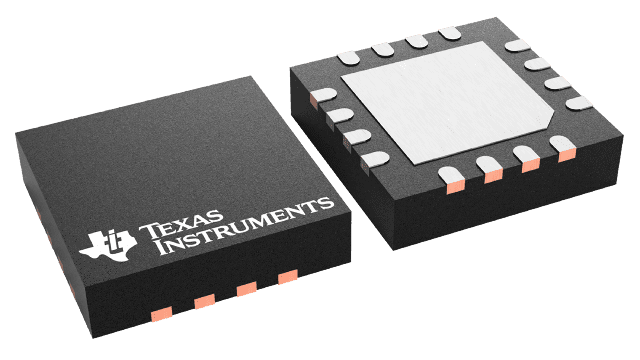

- 封装:16-VQFN 裸露焊盘
- RoHS:无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式:Digi-Reel®
- 参考价格:$2.376-$4.75
更新日期:2024-04-01 00:04:00
产品简介:采用 QFN-16 封装的汽车类 3V 至 17V、1.5A 降压转换器
查看详情- 封装:16-VQFN 裸露焊盘
- RoHS:无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式:Digi-Reel®
- 参考价格:$2.376-$4.75
TPS62110QRSARQ1 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
QFN-16(4x4)
2022+ -
12000
-
上海市
-
-
-
原装可开发票
-
TSSOP
23+ -
46000
-
合肥
-
-
-
科大讯飞战略投资企业,提供一站式配套服务
TPS62110QRSARQ1 中文资料属性参数
- 标准包装:1
- 类别:集成电路 (IC)
- 家庭:PMIC - 稳压器 - DC DC 开关稳压器
- 系列:-
- 类型:降压(降压)
- 输出类型:可调式
- 输出数:1
- 输出电压:1.2 V ~ 16 V
- 输入电压:3.1 V ~ 17 V
- PWM 型:电压模式
- 频率 - 开关:1MHz
- 电流 - 输出:1.5A
- 同步整流器:是
- 工作温度:-40°C ~ 125°C
- 安装类型:表面贴装
- 封装/外壳:16-VQFN 裸露焊盘
- 包装:®
- 供应商设备封装:16-QFN-EP(4x4)
- 其它名称:296-27383-6
产品特性
- Qualified for Automotive Applications
- AEC-Q100 Qualified With the Following Results: Device Temperature Grade 1: –40°C to 125°C Ambient Operating Temperature Range Device HBM ESD Classification Level H2 Device CDM ESD Classification Level C3B
- Device Temperature Grade 1: –40°C to 125°C Ambient Operating Temperature Range
- Device HBM ESD Classification Level H2
- Device CDM ESD Classification Level C3B
- High-Efficiency Synchronous Step-Down Converter With up to 95% Efficiency
- 3.1-V to 17-V Operating Input Voltage Range
- Adjustable Output Voltage Range From 1.2 V to 16 V
- Synchronizable to External Clock Signal up to 1.4 MHz
- Up to 1.5-A Output Current
- High Efficiency Over a Wide Load Current Range Due to PFM/PWM Operation Mode
- 100% Maximum Duty Cycle for Lowest Dropout
- 20-µA Quiescent Current (Typical)
- Overtemperature and Overcurrent Protected
- Available in 16 Pin QFN Package
产品概述
The TPS62110 is a low-noise synchronous step-down dc-dc converter that is ideally suited
for systems powered from a 2-cell Li-ion battery or from a 12-V or 15-V rail.The TPS62110 is a synchronous PWM converter with integrated N-channel and P-channel power
MOSFET switches. Synchronous rectification is used to increase efficiency and to reduce external
component count. To achieve highest efficiency over a wide load current range, the converter enters
a power-saving, pulse-frequency modulation (PFM) mode at light load currents. Operating frequency
is typically 1 MHz, allowing the use of small inductor and capacitor values. The device can be
synchronized to an external clock signal in the range of 0.8 MHz to 1.4 MHz. For low noise
operation, the converter can be operated in PWM-only mode. In the shutdown mode, the current
consumption is reduced to less than 2 µA. The TPS62110 is available in the 16-pin (RSA) QFN package and operates over a free-air temperature range of –40°C to 125°C.

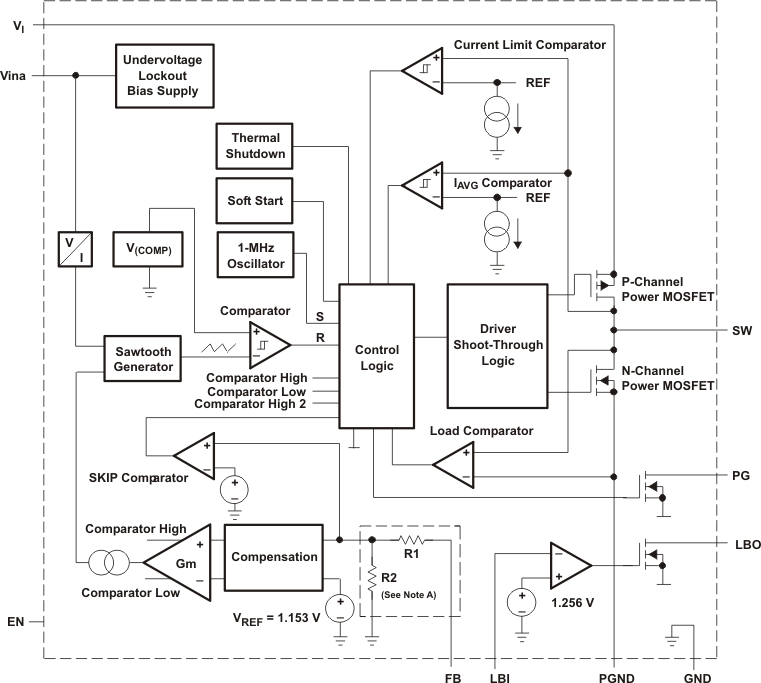

TPS62110QRSARQ1 电路图

TPS62110QRSARQ1 电路图
