TPS62080DSGT

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器
  • 封装：8-WFDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.2155-$3.02

更新日期：2024-04-01

TPS62080DSGT

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器

产品简介：采用 2x2mm SON 封装的 1.2A 高效降压转换器，具有可调输出电压

查看详情
  • 封装：8-WFDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.2155-$3.02

TPS62080DSGT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS62080DSGT 中文资料属性参数

  • 特色产品：TPS62080 1.2 A Step Down Converter
  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - DC DC 开关稳压器
  • 系列：DCS-Control™
  • 类型：降压（降压）
  • 输出类型：可调式
  • 输出数：1
  • 输出电压：0.5 V ~ 4 V
  • 输入电压：2.3 V ~ 6 V
  • PWM 型：混合物
  • 频率 - 开关：2MHz
  • 电流 - 输出：1.2A
  • 同步整流器：是
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：8-WFDFN 裸露焊盘
  • 包装：®
  • 供应商设备封装：8-WSON 裸露焊盘（2x2）
  • 其它名称：296-29645-6

产品特性

  • DCS-Control架构，用于快速瞬态稳压
  • 贪睡模式下的超低静态电流为 6.5µA
  • 输入电压范围：2.3V 至 6V
  • 可实现最低压降的 100% 占空比
  • 在轻负载条件下实现高效率的省电模式
  • 输出放电功能
  • 短路保护功能
  • 电源正常输出
  • 热关断
  • 采用 2mm x 2mm、8 引脚晶圆级小外形无引线 (WSON) 封装
  • 电池供电类便携式器件
  • 负载点稳压器
  • 系统电源轨电压转换

产品概述

TPS6208x 器件是高频同步降压转换器系列产品。该器件的输入电压范围为 2.3V 至 6V，支持常用电池技术。此外，该器件可用于低电压系统电源轨。 TPS6208x 专注于在宽输出电流范围下实现高效降压转换。该转换器在中等程度的负载到高负载时运行于脉宽调制 (PWM) 模式，并在轻负载电流条件下自动进入省电模式运行，从而在整个负载电流范围内保持高效率。为了在超低负载或无负载电流下保持高效率运行，该器件采用具有超低静态电流的贪睡模式。该功能通过 MODE 引脚使能，可延长增加电池驱动 应用 的运行时间，同时保持最低待机电流，以满足针对低待机电流的绿色能源标准。为了满足系统电源轨需求，内部补偿电路支持使用高于 100μF 的外部输出电容。凭借 DCS-Control架构，可实现出色的负载瞬态性能和输出电压调节精度。该器件采用带有散热焊盘的 2mm x 2mm WSON 封装。
查看全部

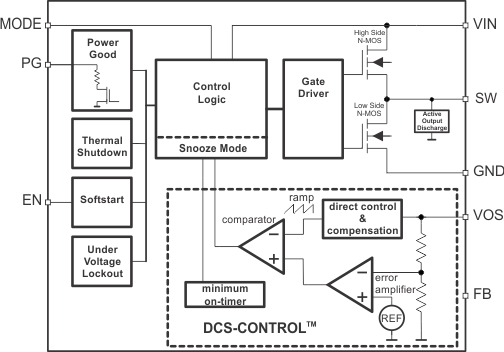

TPS62080DSGT 电路图

TPS62080DSGT 电路图

TPS62080DSGT 电路图
