TPS62065DSGT

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器
  • 封装：8-WFDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.6375-$3.6

更新日期：2024-04-01 00:04:00

TPS62065DSGT

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器

产品简介：采用 2x2 SON 封装的 3MHz、2A 降压转换器

查看详情
  • 封装：8-WFDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.6375-$3.6

TPS62065DSGT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS62065DSGT 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - DC DC 开关稳压器
  • 系列：-
  • 类型：降压（降压）
  • 输出类型：可调式
  • 输出数：1
  • 输出电压：0.8 V ~ 6 V
  • 输入电压：3 V ~ 6 V
  • PWM 型：电压模式
  • 频率 - 开关：3MHz
  • 电流 - 输出：2A
  • 同步整流器：是
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：8-WFDFN 裸露焊盘
  • 包装：®
  • 供应商设备封装：8-WSON 裸露焊盘（2x2）
  • 其它名称：296-27204-6

产品特性

  • 3MHz 开关频率
  • 输入电压范围：2.9V 至 6V
  • 效率高达 97%
  • 省电模式/3MHz 固定 PWM 模式
  • 电源正常输出
  • PWM 模式下的输出电压精度为 ±1.5%
  • 输出电容器放电功能
  • 18µA 典型静态电流
  • 100% 占空比，可实现超低压降
  • 电压定位
  • 时钟抖动
  • 运行结温范围：-40°C 至 125°C
  • 支持最高 1mm 的解决方案
  • 采用 2mm x 2mm x 0.75mm WSON 封装

产品概述

TPS6206x 是一个高效同步降压直流/直流转换器系列。此类器件可提供高达 2A 的输出电流。借助于 2.9V 至 6V 的输入电压范围，此器件非常适合用于针对 5V 或者 3.3V 系统电源轨的电源转换。TPS6206x 器件在 3MHz 的固定频率下运行，在轻载电流情况下会进入省电模式，以便在整个负载电流范围内保持高效率。省电模式经过优化，具有低输出电压纹波。对于低噪声应用，TPS62065 可通过拉高 MODE 引脚来强制进入固定频率 PWM 模式。TPS62067 提供了开漏电源正常状态输出。在关断模式下，流耗减少至 1µA 以下并且内部电路会对输出电容器进行放电。TPS6206x 系列经过了优化，可与微型 1µH 电感器和小型 10µF 输出电容器搭配使用，从而实现超小解决方案尺寸以及高稳压性能。此类器件采用 2mm x 2mm x 0.75mm 8 引脚 WSON 封装。
查看全部

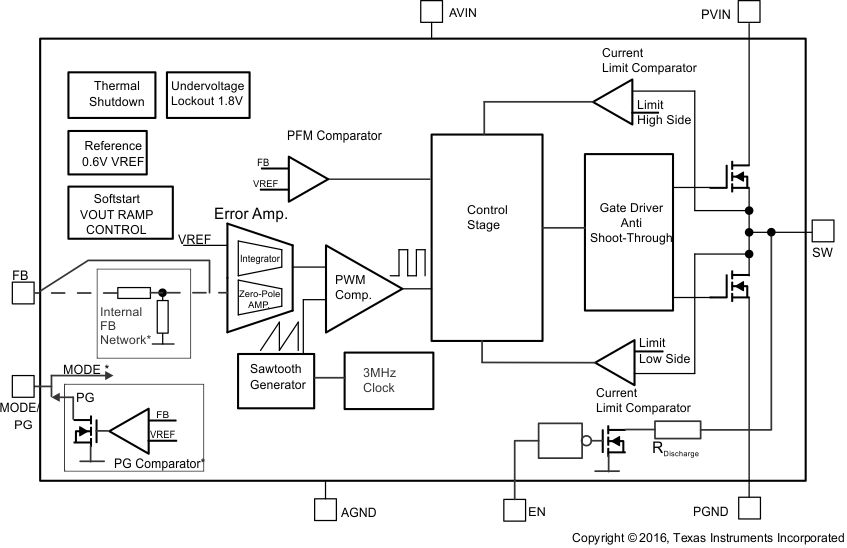

TPS62065DSGT 电路图

TPS62065DSGT 电路图

TPS62065DSGT 电路图
