TPS62005DGS

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器
  • 封装：10-TFSOP，10-MSOP（0.118"，3.00mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$1.86-$4.2

更新日期：2024-04-01

TPS62005DGS

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器

产品简介：采用 MSOP-10 封装的 1.8V 600mA 输出、95% 高效步降转换器

查看详情
  • 封装：10-TFSOP，10-MSOP（0.118"，3.00mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$1.86-$4.2

TPS62005DGS 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS62005DGS 中文资料属性参数

  • 标准包装：80
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - DC DC 开关稳压器
  • 系列：-
  • 类型：降压（降压）
  • 输出类型：固定
  • 输出数：1
  • 输出电压：1.8V
  • 输入电压：2 V ~ 5.5 V
  • PWM 型：电流模式
  • 频率 - 开关：500kHz ~ 1MHz
  • 电流 - 输出：600mA
  • 同步整流器：是
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：10-TFSOP，10-MSOP（0.118"，3.00mm 宽）
  • 包装：管件
  • 供应商设备封装：10-MSOP
  • 其它名称：296-27020-5TPS62005DGS-ND

产品特性

  • High-Efficiency Synchronous Step-Down Converter with More than 95% Efficiency
  • 2-V to 5.5-V Operating Input Voltage Range
  • Adjustable Output Voltage Range From 0.8 V to VIN
  • Fixed Output Voltage Options Available in 0.9 V, 1 V, 1.2 V, 1.5 V, 1.8 V, 1.9 V, 2.5 V, and 3.3 V
  • Synchronizable to External Clock Signal up to 1 MHz
  • Up to 600 mA Output Current
  • Pin-Programmable Current Limit
  • High Efficiency Over a Wide Load Current Range in Power Save Mode
  • 100% Maximum Duty Cycle for Lowest Dropout
  • Low-Noise Operation Antiringing Switch and PFM/PWM Operation Mode
  • Internal Softstart
  • 50-µA Quiescent Current (TYP)
  • Available in the 10-Pin Microsmall Outline Package (VSSOP)
  • Evaluation Module Available

产品概述

The TPS6200x devices are a family of low-noise synchronous step-down DC/DC converters that are ideally suited for systems powered from a 1-cell Li-ion battery or from a 2- to 3-cell NiCd, NiMH, or alkaline battery. The TPS6200x operates typically down to an input voltage of 1.8 V, with a specified minimum input voltage of 2 V.The TPS62000 operates over a free-air temperature range of –40°C to 85°C.The device is available in the 10-pin (DGS) microsmall outline package (VSSOP).
查看全部

TPS62005DGS 数据手册

数据手册 说明 数量 操作
TPS62005DGS

Buck Switching Regulator IC Positive Fixed 1.8V 1 Output 600mA 10-TFSOP, 10-MSOP (0.118", 3.00mm Width)

 31页,1.26M 查看
TPS62005DGSR

1.8-V Output, 600-mA, 95% Efficient Step-Down Converter in MSOP-10 10-MSOP -40 to 85

29页,743K 查看
TPS62005DGSRG4

HIGH-EFFICIENCY STEP-DOWN LOW POWER DC-DC CONVERTER

 25 Pages页,468K 查看

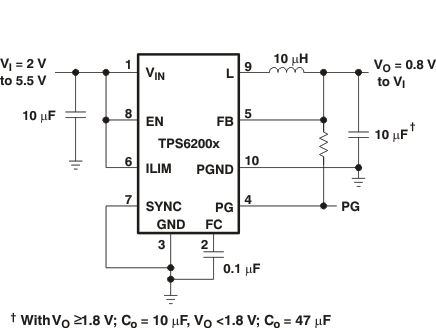

TPS62005DGS 电路图

TPS62005DGS 电路图

TPS62005DGS 电路图
