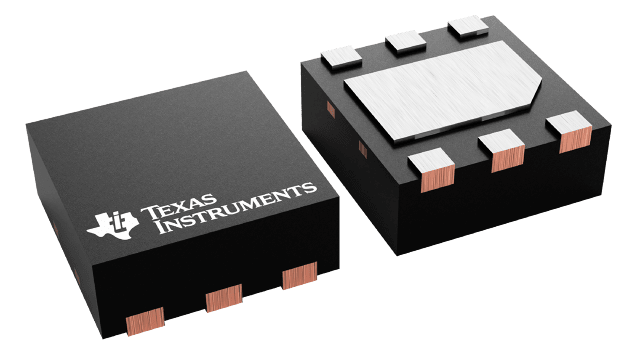

TPS61261DRVT

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器

封装：6-WDFN 裸露焊盘
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：带卷 (TR)
参考价格：$1.4875

更新日期：2024-04-01 00:04:00

TPS61261DRVT

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器

产品简介：具有 3.3 输出电压的小型低输入电压升压转换器

查看详情

封装：6-WDFN 裸露焊盘
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：带卷 (TR)
参考价格：$1.4875

TPS61261DRVT 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TPS61261DRVT
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
TPS61261DRVT
TI(德州仪器)
WSON-6(2x2)
2022+
12000
上海市
-
原装可开发票

TPS61261DRVT 中文资料属性参数

标准包装：250
类别：集成电路 (IC)
家庭：PMIC - 稳压器 - DC DC 开关稳压器
系列：-
类型：升压（升压）
输出类型：固定
输出数：1
输出电压：3.3V
输入电压：0.8 V ~ 4 V
PWM 型：电流模式
频率 - 开关：2.5MHz
电流 - 输出：700mA
同步整流器：是
工作温度：-40°C ~ 85°C
安装类型：表面贴装
封装/外壳：6-WDFN 裸露焊盘
包装：带卷 (TR)
供应商设备封装：6-SON 裸露焊盘（2x2）

产品特性

输入电压范围为 0.8V 至 4.0V
效率高达 95%
3.3Vout (VIN > 1V) 时的输出电流为 100mA
提供固定和可调节（1.8V 至 4.0V）两种输出电压选项
可编程平均输出电流范围：10mA 至 100mA
可调输出电流限值，支持使用低值电阻
节能模式，用于改进低输出功率时的效率
29µA 静态电流
高级软启动
2.5MHz 准固定工作频率
输出过压保护
关断期间负载断开
欠压闭锁
采用 2.00mm x 2.00mm、6 引脚 WSON 封装

产品概述

TPS6126x 器件为采用单节或两节碱性、镍镉或镍氢电池供电的产品提供电源解决方案。它采用独有的先进软启动技术，非常适用于采用高输出阻抗电池（比如纽扣电池）供电的产品。当使用单节碱性电池供电时，该器件提供高达 100 mA 的输出电流并可使电池进行放电，使其电压降至 0.8V 或更低水平。此升压转换器基于一个准固定频率的脉宽调制 (PWM) 控制器，利用同步整流实现效率最大化。在负载电流较低的情况下，该转换器会进入节能模式，确保在宽负载电流范围内保持高效率。开关的最大平均电流限制可通过编程设定，最高可达 700mA。输出电压可通过一个外部电阻分压器进行编程设定，或者也可以采用芯片上的内部固定值。此外，平均输出电流也可进行编程设定。随后，转换器会对编程设定的输出电压或编程设定的输出电流进行稳定化处理，从而满足降低输出功耗的需求。转换器可被禁用以最大限度地减少电池消耗。在关断期间，负载从电池上断开。此器件采用 6 引脚 WSON (DRV) 封装。

查看全部

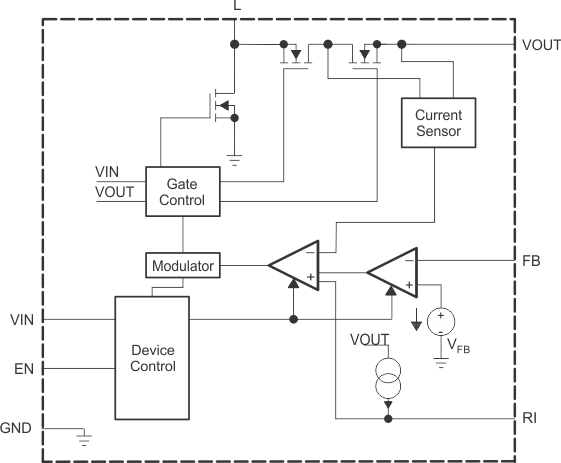

TPS61261DRVT 电路图
