TPS61170QDRVRQ1

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器
  • 封装：6-WDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.376-$4.75

更新日期：2024-04-01 00:04:00

TPS61170QDRVRQ1

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器

产品简介：符合 AEC-Q100 标准、采用 2mm x 2mm QFN 封装的 3V 至 18V 宽输入范围 1.2A 升压转换器

查看详情
  • 封装：6-WDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.376-$4.75

TPS61170QDRVRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS61170QDRVRQ1 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - DC DC 开关稳压器
  • 系列：-
  • 类型：降压（降压），升压（升压），回扫，Sepic
  • 输出类型：可调式
  • 输出数：1
  • 输出电压：3 V ~ 38 V
  • 输入电压：3 V ~ 18 V
  • PWM 型：电流模式
  • 频率 - 开关：1.2MHz
  • 电流 - 输出：1.2A
  • 同步整流器：无
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装

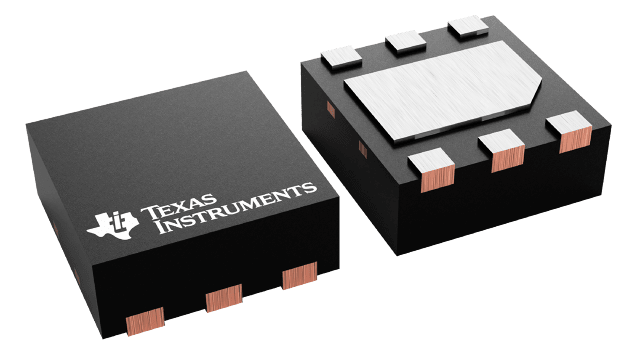

  • 封装/外壳：6-WDFN 裸露焊盘
  • 包装：®
  • 供应商设备封装：6-SON 裸露焊盘（2x2）
  • 其它名称：296-29763-6

产品特性

  • 适用于汽车电子 应用
  • 3V 至 18V 输入电压范围
  • 输入电压最高可达 38V
  • 1.2A 集成开关
  • 1.2MHz 固定开关频率
  • 由 5V 输入电压供电时，300mA 对应的输出电压为 12V，150mA 对应的输出电压为 24V（典型值）
  • 效率高达 93%
  • 输出电压重编程
  • 轻载条件下输出调节可跳过开关周期
  • 内置软启动
  • 6 引脚，2mm × 2mm 小外形尺寸无引线 (SON) 封装
  • 混合动力汽车 (HEV) 和电动汽车 (EV) 充电器系统
  • 高级驾驶员辅助系统 (ADAS)

产品概述

TPS61170-Q1 是一款集成 1.2A/40V 功率金属氧化物半导体场效应晶体管 (MOSFET) 的单片高压开关稳压器。该器件可配置为多种标准开关稳压器拓扑，包括升压和 SEPIC。该器件通过其宽输入电压范围 支持 需要由多节电池或经稳压的 5V/12V 电源轨提供输电压的应用。TPS61170-Q1 的工作开关频率为 1.2MHz，允许使用薄型电感和低值陶瓷输入和输出电容。外部回路补偿组件支持用户灵活优化回路补偿和瞬态响应。此器件内置保护 特性，例如逐脉冲过流限制、软启动和热关断。FB 引脚可调节为基准电压 1.229V。该基准电压可使用通过 CTRL 引脚连接的单线制数字接口（EasyScale协议）进行降低。另外，也可将一路脉宽调制 (PWM) 信号施加于 CTRL 引脚。该信号的占空比可按比例降低反馈基准电压。TPS61170-Q1 采用 6 引脚 2mm × 2mm SON 封装，适用于紧凑型电源解决方案。
查看全部

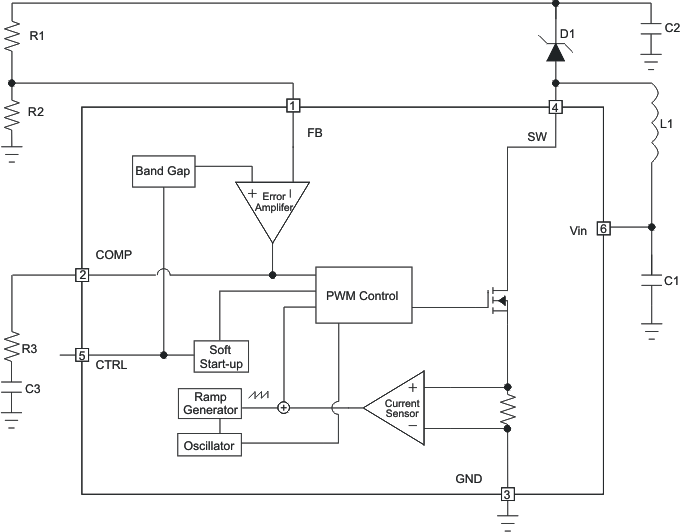

TPS61170QDRVRQ1 电路图

TPS61170QDRVRQ1 电路图

TPS61170QDRVRQ1 电路图
