TPS61165TDBVRQ1

Texas Instruments PMIC - LED 驱动器
  • 封装：SOT-23-6
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.729

更新日期：2024-04-01 00:04:00

TPS61165TDBVRQ1

Texas Instruments PMIC - LED 驱动器

产品简介：汽车类高亮度白光 LED 驱动器

查看详情
  • 封装：SOT-23-6
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.729

TPS61165TDBVRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS61165TDBVRQ1 中文资料属性参数

  • 标准包装：3,000
  • 类别：集成电路 (IC)
  • 家庭：PMIC - LED 驱动器
  • 系列：-
  • 恒定电流：-
  • 恒定电压：-
  • 拓扑：PWM，升压（升压）
  • 输出数：1
  • 内部驱动器：是
  • 类型 - 主要：背光
  • 类型 - 次要：高亮度 LED（HBLED），白色 LED
  • 频率：1MHz ~ 1.5MHz
  • 电源电压：3 V ~ 18 V
  • 输出电压：38V
  • 安装类型：表面贴装
  • 封装/外壳：SOT-23-6
  • 供应商设备封装：SOT-23-6
  • 包装：带卷 (TR)
  • 工作温度：-40°C ~ 105°C

产品特性

  • 适用于汽车电子 应用
  • 内部金属氧化物半导体场效应晶体管 (MOSFET) 的最大击穿电压为 40 V
  • 38V开LED保护
  • 200mV基准电压，精度2%
  • 1.2A开关场效应晶体管(FET)，其开关频率为1.2MHz
  • 灵活的单线数字和脉宽调制 (PWM) 亮度控制
  • 内置软起动功能
  • 效率高达 90%
  • SOT-23 封装
  • 高亮度 LED 照明
  • 用于媒体显示的白色 LED 背光
  • 汽车仪表板背光

产品概述

TPS61165-Q1 器件是一款升压转换器，配有额定电压为 40V 的集成开关场效应晶体管 (FET)，可驱动 LED 串。此升压转换器运行在 1.2MHz 固定开关频率下且具有 1.2A 开关电流限制，并且能够通过一个高亮度 LED 实现通用照明。默认的白光 LED 电流通过外部传感器电阻 Rset 设置，反馈电压稳压至 200mV，如部分所示。在运行期间，可经由单线数字接口（EasyScale协议）通过 CTRL 引脚来控制 LED 电流。或者，可通过占空比确定的反馈基准电压来将脉宽调制(PWM)信号应用到CTRL引脚上。在数字或 PWM 模式下，TPS61165-Q1 器件不会突发 LED 电流，因此不会在输出电容上产生可闻噪声。为提供最佳保护，TPS61165-Q1 器件 集成 了 LED 开路保护特性，该特性会在 LED 开路状态下禁用 TPS61165-Q1，以防止输出电压超过其最大绝对额定电压。TPS61165-Q1 器件采用 SOT-23 封装。
查看全部

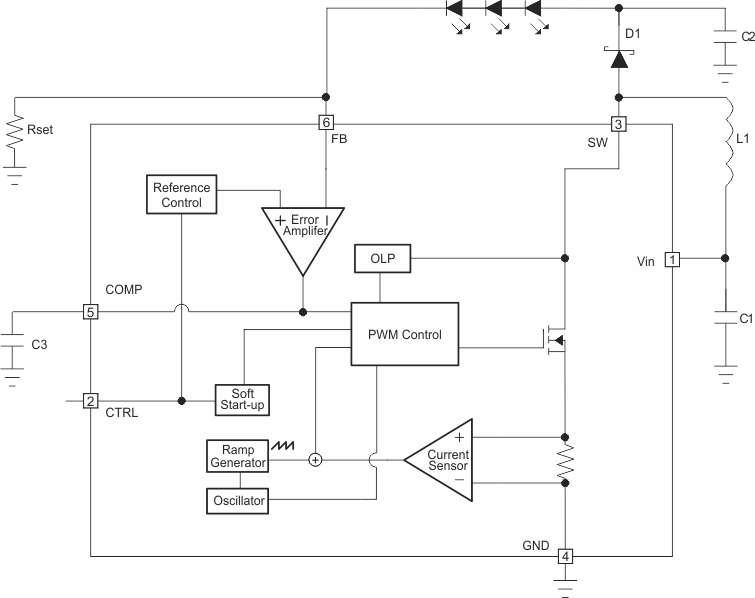

TPS61165TDBVRQ1 电路图

TPS61165TDBVRQ1 电路图

TPS61165TDBVRQ1 电路图
