TPS61093DSKR

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器
  • 封装：10-WFDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.729

更新日期：2024-04-01 00:04:00

TPS61093DSKR

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器

产品简介：具有集成功率二极管和输入/输出隔离的低输入、20V/1.1A 升压直流/直流转换器

查看详情
  • 封装：10-WFDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.729

TPS61093DSKR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS61093DSKR 中文资料属性参数

  • 标准包装：3,000
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - DC DC 开关稳压器
  • 系列：-
  • 类型：升压（升压）
  • 输出类型：可调式
  • 输出数：1
  • 输出电压：1.6 V ~ 17 V
  • 输入电压：1.6 V ~ 6 V
  • PWM 型：电流模式
  • 频率 - 开关：1.2MHz
  • 电流 - 输出：1A
  • 同步整流器：无
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：10-WFDFN 裸露焊盘
  • 包装：带卷 (TR)
  • 供应商设备封装：10-SON 裸露焊盘（2.5x2.5）

产品特性

  • 输入范围：1.6V 至 6V
  • 集成式功率二极管和隔离 FET
  • 1.1A、20V 内部开关 FET
  • 1.2MHz 固定开关频率
  • 15V 输出电压时，效率高达 88%
  • 过载和过压保护
  • 可编程软启动
  • IC 关断之后的负载放电路径
  • 2.5mm × 2.5mm × 0.8mm WSON 封装
  • 使用 TPS61093 并借助 WEBENCH® 电源设计器进行定制设计

产品概述

TPS61093 是一款兼具高集成度和高可靠性的 1.2MHz 固定频率升压转换器。该集成电路 (IC) 集成有 20V 电源开关、输入/输出隔离开关以及功率二极管。当输出电流超过过载限制时，IC 的隔离开关打开，以将输出与输入断开，从而保护 IC 和输入电源。在关断期间，隔离开关也会断开输出与输入之间的连接，以更大限度降低泄漏电流。当 IC 关断时，输出电容会通过内部二极管放电至低电压电平。其他保护 特性 包括每个周期 1.1A 峰值过流保护 (OCP)、输出过压保护 (OVP)、热关断以及欠压锁定 (UVLO)。IC 的最低输入电压为 1.6V，可通过两个碱性电池、单个锂离子电池或者 3.3V 和 5V 稳压电源供电运行。输出电压最高可升压至 17V。TPS61093 可采用带有散热垫的 2.5mm × 2.5mm VSON 封装。
查看全部

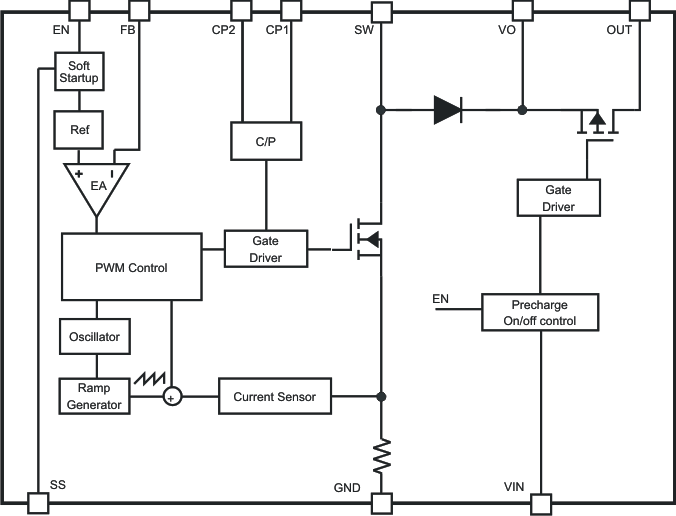

TPS61093DSKR 电路图

TPS61093DSKR 电路图

TPS61093DSKR 电路图
