TPS57060QDGQRQ1

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器
  • 封装：10-TFSOP，10-MSOP（0.118"，3.00mm 宽）裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.952-$5.9

更新日期：2024-04-01 00:04:00

TPS57060QDGQRQ1

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器

产品简介：具有 Eco-Mode™ 的汽车类 3.5V 至 60V、500mA 降压转换器

查看详情
  • 封装：10-TFSOP，10-MSOP（0.118"，3.00mm 宽）裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.952-$5.9

TPS57060QDGQRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS57060QDGQRQ1 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - DC DC 开关稳压器
  • 系列：SWIFT™, Eco-Mode™
  • 类型：降压（降压）
  • 输出类型：可调式
  • 输出数：1
  • 输出电压：0.8 V ~ 58 V
  • 输入电压：3.5 V ~ 60 V
  • PWM 型：电流模式
  • 频率 - 开关：100kHz ~ 2.5MHz
  • 电流 - 输出：500mA
  • 同步整流器：无
  • 工作温度：-40°C ~ 150°C
  • 安装类型：表面贴装
  • 封装/外壳：10-TFSOP，10-MSOP（0.118"，3.00mm 宽）裸露焊盘
  • 包装：Digi-Reel®
  • 供应商设备封装：10-MSOP-PowerPad
  • 其它名称：296-28172-6

产品特性

  • Qualified for Automotive 应用
  • AEC-Q100 Qualified with the Following Results:器件温度等级 1：–40°C 至 +125°CDevice HBM ESD Classification Level 2Device CDM ESD Classification Level C4B
  • 器件温度等级 1：–40°C 至 +125°C
  • Device HBM ESD Classification Level 2
  • Device CDM ESD Classification Level C4B
  • 3.5V 至 60V 输入电压范围
  • 200mΩ 高侧金属氧化物半导体场效应晶体管 (MOSFET)
  • 借助脉冲跳跃在轻负载时实现高效率 Eco-mode™控制机制
  • 116µA 静态工作电流
  • 1.3µA 关断电流
  • 100kHz 至 2.5MHz 开关频率
  • 同步至外部时钟
  • 可调缓起动/排序
  • 欠压和过压Power Good输出
  • 可调 UVLO 电压和滞后
  • 0.8V 内部电压基准
  • 由 SwitcherPro™软件工具 (www.ti.com.cn/tool/cn/SwitcherPro)

产品概述

TPS57060-Q1 器件是一款 60V 0.5A 降压型稳压器，集成了high-side MOSFET。电流模式控制提供了简单的外部补偿和灵活的组件选择。低纹波脉冲跳跃模式将无负载稳压输出电源电流降至 116µA。使能引脚处于低电平状态时，关断电流降至 1.3µA。其欠压锁定电压在内部设定为 2.5V，但可用使能引脚将之提高。输出电压startup过程中的斜坡受控于缓启动引脚，该引脚还可用于配置时序和跟踪。开漏电源正常信号表示输出介于其标称电压的 92% 至 109% 范围之内。宽开关频率范围允许对效率及外部组件尺寸进行优化。频率折返和热关断功能在过载情况下保护部件。TPS57060-Q1 器件采用 10 引脚耐热增强型 MSOP-PowerPAD™封装 (DGQ) 和 VSON (DRC) 封装。
查看全部

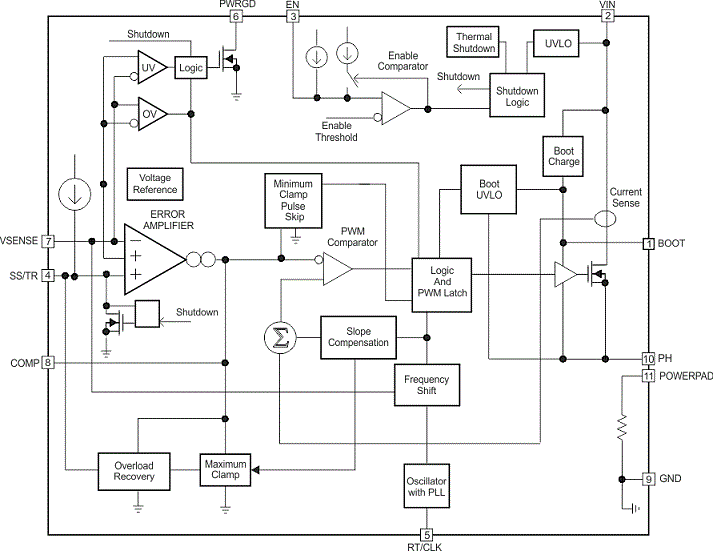

TPS57060QDGQRQ1 电路图

TPS57060QDGQRQ1 电路图

TPS57060QDGQRQ1 电路图
