TPS56121DQPR

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器
  • 封装：22-LFDFN 裸露焊盘
  • RoHS：无铅 / 不受限制有害物质指令(RoHS)规范要求限制
  • 包装方式：带卷 (TR)
  • 参考价格：$5.135

更新日期：2024-04-01 00:04:00

TPS56121DQPR

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器

产品简介：4.5V 至 14V、15A 同步 SWIFT? 降压转换器

查看详情
  • 封装：22-LFDFN 裸露焊盘
  • RoHS：无铅 / 不受限制有害物质指令(RoHS)规范要求限制
  • 包装方式：带卷 (TR)
  • 参考价格：$5.135

TPS56121DQPR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS56121DQPR 中文资料属性参数

  • 标准包装：2,500
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - DC DC 开关稳压器
  • 系列：SWIFT™
  • 类型：降压（降压）
  • 输出类型：可调式
  • 输出数：1
  • 输出电压：0.6 V ~ 12 V
  • 输入电压：4.5 V ~ 14 V
  • PWM 型：电压模式
  • 频率 - 开关：300kHz，500kHz，1MHz
  • 电流 - 输出：15A
  • 同步整流器：是
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：22-LFDFN 裸露焊盘
  • 包装：带卷 (TR)
  • 供应商设备封装：22-SON-EP（6x5）

产品特性

  • 4.5-V 至 14-V 输入电压范围
  • 整合功率块技术
  • 输出电流高达 15 A
  • 300 kHz、500 kHz 与 1 MHz 固定频率选项
  • 高侧与低侧 MOSFET RDS(on) 传感
  • 可编程软启动
  • 误差精度为 1% 的 600 mV 参考电压
  • 前馈电压模式控制
  • 支持预偏置输出
  • 热关断
  • 22 引脚 5 毫米 x 6 毫米 PQFN PowerPAD 封装

产品概述

TPS56121 是一款工作电源电压在 4.5 V 与14 V 之间 的高效率大电流同步降压转换器。该器件可在高达 15 A 的负载下产生低至 0.6 V 的输出电压。 集成型 NexFET 功率 MOSFET 可带来小型化与易用性优势。 该器件可通过电压前馈补偿实施电压模式控制，能够在输入电压变化时立即做出响应。 TPS56121 采用热增强型 22-引 PQFN (DQP) PowerPAD 封装。 该器件支持高度的设计灵活性，可提供各种用户可编程功能，其中包括软启动、过流保护 (OCP) 级以及环路补偿。 OCP 级可通过由 ILIM 引脚连接至电路接地的单个外部电阻器进行编程。 在初始上电排序过程中，该器件可进入校准环节，测量 ILIM 引脚电压，并设置内部l OCP 电压级。 在工作中，可在通电时通过将可编程 OCP 电压级与整个低侧 FET 的电压压降进行比较来判断是否为过流状况。 然后，其可在消除故障后进入关断／重启环节。
查看全部

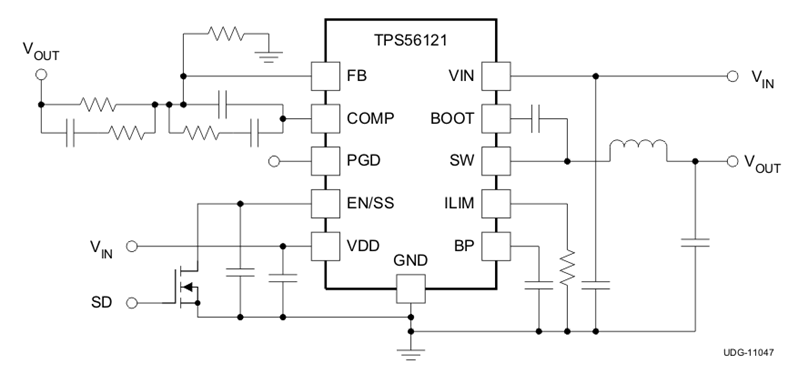

TPS56121DQPR 电路图

TPS56121DQPR 电路图

TPS56121DQPR 电路图
