TPS55010RTER

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器
  • 封装：16-WFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.376-$4.75

更新日期：2024-04-01

TPS55010RTER

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器

产品简介：具有集成 FET 的 2.95V 至 6V 输入、2W、隔离式直流/直流转换器

查看详情
  • 封装：16-WFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.376-$4.75

TPS55010RTER 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS55010RTER 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - DC DC 开关稳压器
  • 系列：-
  • 类型：降压（降压），回扫，隔离式
  • 输出类型：可调式
  • 输出数：2
  • 输出电压：±5 V ~ 20 V
  • 输入电压：2.95 V ~ 6 V
  • PWM 型：电流模式
  • 频率 - 开关：100kHz ~ 2MHz
  • 电流 - 输出：100mA
  • 同步整流器：是
  • 工作温度：-40°C ~ 150°C
  • 安装类型：表面贴装
  • 封装/外壳：16-WFQFN 裸露焊盘
  • 包装：®
  • 供应商设备封装：16-WQFN 裸露焊盘（3x3）
  • 其它名称：296-28950-6

产品特性

  • 隔离式 Fly-Buck拓扑
  • 一次侧反馈
  • 开关频率：100kHz 至 2000kHz
  • 与外部时钟同步
  • 可调节缓启动
  • 可调输入电压欠压闭锁 (UVLO)
  • 漏极开路故障输出
  • 逐周期电流限制
  • 热关断保护
  • 3 mm x 3 mm 16 引脚 QFN 封装
  • PLC 抗噪、数据采集和测量设备
  • 隔离式 RS-232 和 RS-485 通信通道
  • 为线路驱动器、ISO 放大器、传感器、CAN 收发器供电
  • 为 IGBT 栅极驱动器提供浮动式电源
  • 提升医疗设备安全性

产品概述

TPS55010 是一款用于为隔离式接口（例如，RS-485 和 RS-232）提供 3.3V 或 5V 隔离输入电源的变压器驱动器。 该器件使用固定频率电流模式控制和具有一次侧反馈的半桥功率级，可稳定高达 2W 功耗级别的输出电压。开关频率可在 100kHz 至 2000kHz 范围内调节，因此可以优化解决方案的尺寸、效率和抗噪性能。开关频率由电阻器设置，或通过 RT/CLK 引脚与外部时钟同步。为了最大限度减少浪涌电流，可以向 SS 引脚上连接一个小电容器。可以使用 EN 引脚作为启用引脚或用于在 2.6V 的基础上提高默认的输入 UVLO 电压。 通过使用同款变压器，TPS55010 可调整一次侧电压，为不同的输入和输出电压组合提供解决方案。现有的变压器可提供单路正输出电压、双路正输出电压和双路负输出电压。TPS55010 采用 3mm x 3mm 16 引脚、带散热焊盘的 QFN 封装。
查看全部

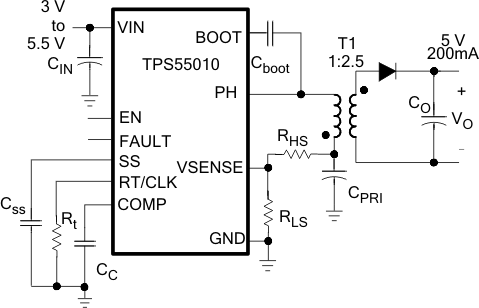

TPS55010RTER 电路图

TPS55010RTER 电路图

TPS55010RTER 电路图
