TPS54821RHLR

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器
  • 封装：14-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$3.8225-$7.1

更新日期：2024-04-01 00:04:00

TPS54821RHLR

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器

产品简介：具有断续电流限制的 4.5V 至 17V、8A 同步降压转换器

查看详情
  • 封装：14-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$3.8225-$7.1

TPS54821RHLR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS54821RHLR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - DC DC 开关稳压器
  • 系列：SWIFT™
  • 类型：降压（降压）
  • 输出类型：可调式
  • 输出数：1
  • 输出电压：0.6 V ~ 15 V
  • 输入电压：4.5 V ~ 17 V
  • PWM 型：电流模式
  • 频率 - 开关：200kHz ~ 1.6MHz
  • 电流 - 输出：8A
  • 同步整流器：是
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装

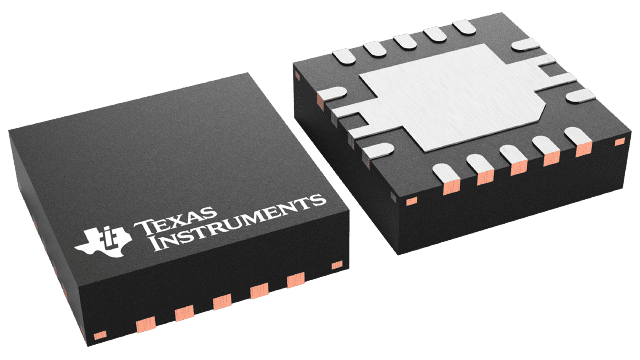

  • 封装/外壳：14-VFQFN 裸露焊盘
  • 包装：®
  • 供应商设备封装：14-QFN 裸露焊盘（3.5x3.5）
  • 其它名称：296-29744-6

产品特性

  • 集成式 26 mΩ / 19 mΩ MOSFET
  • 分离电源轨：1.6 V 至 17 V 的 PVIN
  • 200 kHz 至 1.6 MHz 开关频率
  • 与外部时钟同步
  • 不同温度下基准电压为 0.6 V ±1%
  • 2uA 的低关断静态电流
  • 单调启动至预偏置输出
  • 工作结点温度范围：-40°C 至 125°C
  • 可调慢启动/电源时序
  • 针对欠压及过压的功率正常输出监控
  • 可调输入欠压闭锁
  • 提供
  • 针对 SWIFT的软件工具 相关文档，请访问 http://www.ti.com/swift

产品概述

采用耐热性能增强型 3.5 毫米 x 3.5 毫米 QFN 封装的 TPS54821 是一款全功能 17 V、8 A 同步降压转换器。凭借高效率和集成高侧/低侧 MOSFET，此降压器为适应小型设计要求而进行了优化。 通过电流模式控制减少组件数量，并通过选择高开关频率缩小电感器占位面积，从而可进一步节省空间。 输出电压启动斜线上升由 SS/TR 引脚控制，其操作既支持独立电源供电模式又支持跟踪模式。 通过正确配置使能引脚与漏极开路电源状态正常引脚也可实现电源排序。 高侧 FET 的逐周期电流限制可在过载情况下保护器件不受损害，并可通过使用避免电流击穿的低侧源电流限制来增强此功能。 此外，还有一个可关闭低侧 MOSFET 的低侧吸收电流限制以防止过大的反向电流。 在过载电流情况持续时间超过预设时间时，断续保护功能将被触发。 当裸片温度超过热关断温度时，过热断续保护功能将禁用该器件，而在内置热关断断续时间之后，该部件会被重新启用。
查看全部

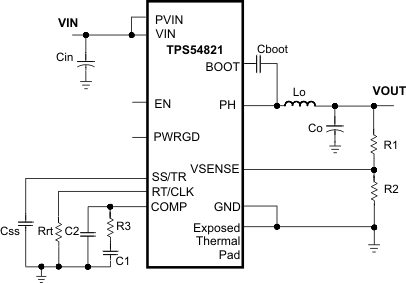

TPS54821RHLR 电路图

TPS54821RHLR 电路图

TPS54821RHLR 电路图
