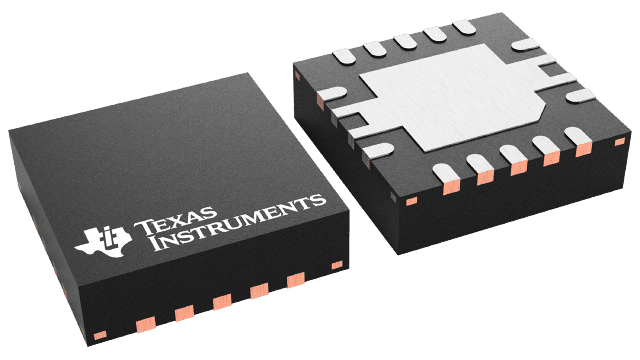

  • 封装:14-VFQFN 裸露焊盘
  • RoHS:无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式:Digi-Reel®
  • 参考价格:$5.6345-$7.61

更新日期:2024-04-01 00:04:00

产品简介:具有轻负载效率的 4.5V 至 17V、6A 同步 SWIFT? 降压转换器

查看详情
  • 封装:14-VFQFN 裸露焊盘
  • RoHS:无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式:Digi-Reel®
  • 参考价格:$5.6345-$7.61

TPS54623RHLT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS54623RHLT 中文资料属性参数

  • 标准包装:1
  • 类别:集成电路 (IC)
  • 家庭:PMIC - 稳压器 - DC DC 开关稳压器
  • 系列:SWIFT™
  • 类型:降压(降压)
  • 输出类型:可调式
  • 输出数:1
  • 输出电压:0.6 V ~ 15 V
  • 输入电压:4.5 V ~ 17 V
  • PWM 型:电流模式
  • 频率 - 开关:200kHz ~ 1.6MHz
  • 电流 - 输出:6A
  • 同步整流器:
  • 工作温度:-40°C ~ 150°C
  • 安装类型:表面贴装
  • 封装/外壳:14-VFQFN 裸露焊盘
  • 包装:®
  • 供应商设备封装:14-QFN 裸露焊盘(3.5x3.5)
  • 其它名称:296-29679-6

产品特性

  • 集成 26mΩ 和 19mΩ 金属氧化物半导体场效应晶体管 (MOSFET)
  • 分离电源轨:1.6V 至 17V (PVIN)
  • 开关频率:200kHz 至 1.6MHz
  • 跳脉冲模式提高轻载效率
  • 与外部时钟同步
  • 0.6V ±1% 电压基准过热保护
  • 关断时的静态电流低至 2µA
  • 单启动至预偏置输出
  • -40°C 至 150°C 工作结温范围
  • 可调慢启动和电源排序
  • 针对欠压及过压提供电源良好输出监控器
  • 可调节输入欠压锁定

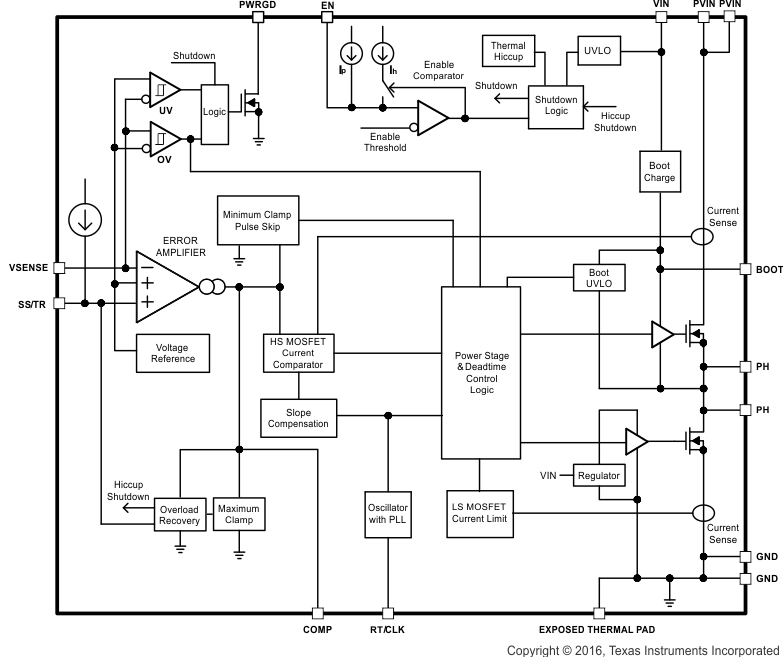

  • 使用 TPS54623 并借助 WEBENCH® 电源设计器创建定制设计方案

产品概述

TPS54623 采用热增强型 VQFN 封装,是一款功能齐全的 17V 6A 同步降压转换器;该器件具有高效率且集成了高侧和低侧 MOSFET的特点,针对小型设计进行了优化。通过电流模式控制减少组件数量,并通过选择高开关频率缩小电感器尺寸来进一步节省空间。输出电压启动斜坡由 SS/TR 引脚控制,该引脚既支持独立电源运行,又支持跟踪模式。此外,正确配置使能和开路电源正常引脚也可进行电源定序。 高侧 FET 的逐周期电流限制可在过载情况下保护器件,并通过低侧拉电流限制防止电流失控,增强限制效果。此外,还提供可关闭低侧 MOSFET 的低侧灌电流限制,防止反向电流过大。在过流情况持续时间超过预设时间时,将触发断续保护功能。当裸片温度超过热关断温度时,热断续保护功能将禁用该器件,并在内置热关断断续时间后重新启用该部件。TPS54623 可在较高负载条件下始终以持续电流模式 (CCM) 运行,并且能够在跳过脉冲时提升轻载效率。

TPS54623RHLT 数据手册

数据手册 说明 数量 操作
TPS54623RHLT

Buck Switching Regulator IC Positive Adjustable 0.6V 1 Output 6A 14-VFQFN Exposed Pad

43页,1.85M 查看
