TPS54527DDAR

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器
  • 封装：8-SOIC（0.154"，3.90mm Width）裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.736-$5.47

更新日期：2024-04-01 00:04:00

TPS54527DDAR

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器

产品简介：4.5V 至 18V 输入，5A 同步降压转换器

查看详情
  • 封装：8-SOIC（0.154"，3.90mm Width）裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.736-$5.47

TPS54527DDAR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS54527DDAR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - DC DC 开关稳压器
  • 系列：SWIFT™, D-CAP2™
  • 类型：降压（降压）
  • 输出类型：可调式
  • 输出数：1
  • 输出电压：0.76 V ~ 6 V
  • 输入电压：4.5 V ~ 18 V
  • PWM 型：混合物
  • 频率 - 开关：650kHz
  • 电流 - 输出：5A
  • 同步整流器：是
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：8-SOIC（0.154"，3.90mm Width）裸露焊盘
  • 包装：®
  • 供应商设备封装：8-SO PowerPad
  • 其它名称：296-29481-6

产品特性

  • D-CAP2模式支持快速瞬态响应
  • 低输出纹波，支持陶瓷输出电容器
  • 宽输入电压范围：4.5V 至 18V
  • 输出电压范围：0.76V 至 6V
  • 针对低占空比应用进行优化的高效集成 场效应晶体管 (FET)：65mΩ（高侧）和 36mΩ（低侧）
  • 高效率：关断时流耗不足 10µA
  • 高初始带隙基准精度
  • 可调软启动
  • 预偏置的软启动
  • 650kHz 开关频率
  • 逐周期过流限制
  • 面向 低压系统的 各种应用 数字电视电源 高清 蓝光 (Blu-ray) 碟片播放器 网络家庭终端设备 数字机顶盒 (STB)
  • 数字电视电源
  • 高清 蓝光 (Blu-ray) 碟片播放器
  • 网络家庭终端设备
  • 数字机顶盒 (STB)

产品概述

TPS54527 是一款自适应接通时间 D-CAP2 模式同步降压转换器。TPS54527 可帮助系统设计人员通过成本有效、低组件数量、低待机电流解决方案来完成各种终端设备的电源总线调节器集。TPS54527 的主控制环路采用 D-CAP2 模式控制，无需外部补偿组件便可实现极快的瞬态响应。TPS54527 的专有电路还可使该器件能够适应高分子钽固体电解电容器 (POSCAP) 或高分子聚合物电容器 (SP-CAP) 等低等效串联电阻 (ESR) 输出电容器以及超低 ESR 陶瓷电容器。该器件的工作输入电压介于 4.5V 至 18V 之间。输出电压可在 0.76V 至 6V 范围内进行编程。该器件还 特有 可调节软启动时间。TPS54527 采用 8 引脚直接芯片安装 (DDA) 封装，设计运行温度范围为 -40°C 到 85°C。
查看全部

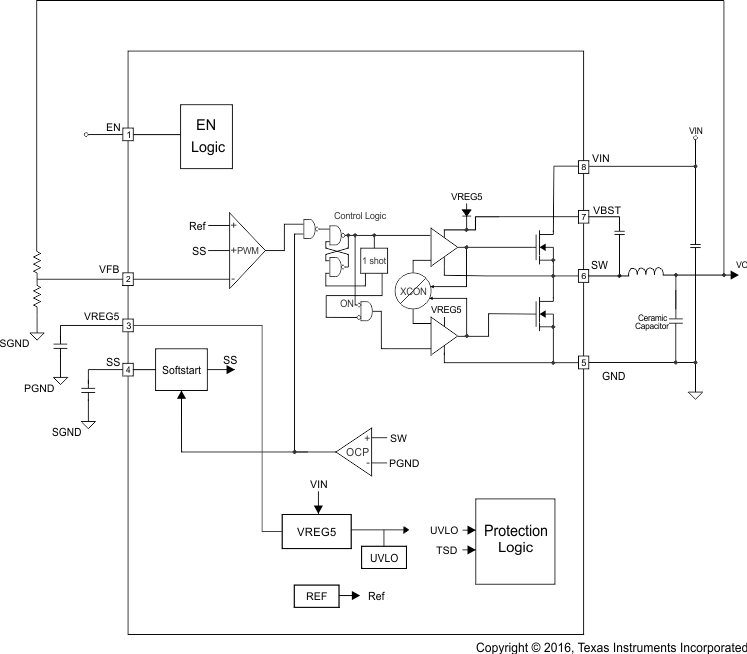

TPS54527DDAR 电路图

TPS54527DDAR 电路图

TPS54527DDAR 电路图
