TPS54525PWP

Texas Instruments 电源管理 IC
  • 参考价格：￥22.56-￥35.19

更新日期：2024-04-01 00:04:00

TPS54525PWP

Texas Instruments 电源管理 IC

产品简介：4.5V 至 18V 输入、5.5A 同步降压转换器

查看详情
  • 参考价格：￥22.56-￥35.19

TPS54525PWP 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS54525PWP 中文资料属性参数

  • 制造商：Texas Instruments
  • 产品种类：直流/直流开关转换器
  • 最大输入电压：18 V
  • 开关频率：650 KHz
  • 输出电压：0.76 V to 5.5 V
  • 输出电流：5 mA
  • 最大工作温度：+ 85 C
  • 安装风格：SMD/SMT
  • 最小工作温度：- 40 C
  • 封装 / 箱体：HTSSOP-14
  • 封装：Tube
  • 工厂包装数量：90

产品特性

  • D-CAP2™ 模式支持快速瞬态响应
  • 低输出纹波且支持陶瓷输出电容器
  • 宽 VIN 输入电压范围：4.5V 至 18V
  • 输出电压范围：0.76V 至 5.5V
  • 高效率集成型 FET 针对较低占空比应用进行了优化 - 63mΩ（高侧）与 33mΩ（低侧）
  • 高效率，关断时流耗少于 10µA
  • 高初始带隙基准精度
  • 可调软启动
  • 预偏置软启动
  • 650kHz 开关频率 (fSW)
  • 逐周期过流限制
  • 电源正常状态输出

产品概述

TPS54525 是一款自适应接通时间 D-CAP2™ 模式同步降压转换器。TPS54525 可帮助系统设计人员通过低成本、低元件数量的低待机电流解决方案，为各种终端设备设计电源总线稳压器。TPS54525 的主控制环路采用 D-CAP2™ 模式控制，无需外部补偿元件便可实现超快的瞬态响应。TPS54525 的专有电路还有助于该器件适应诸如 POSCAP 或 SP-CAP 等低等效串联电阻 (ESR) 输出电容器以及超低 ESR 陶瓷电容器。该器件的工作输入电压 VIN 介于 4.8 V 至 18 V 之间。输出电压可在 0.76 V 与 5.5 V 之间进行编程。该器件还特有一个可调软启动时间和一个电源正常功能。TPS54525 采用 14 引脚散热薄型小外形尺寸 (HTSSOP) 封装，设计工作温度介于 -40°C 到 85°C 之间。
查看全部

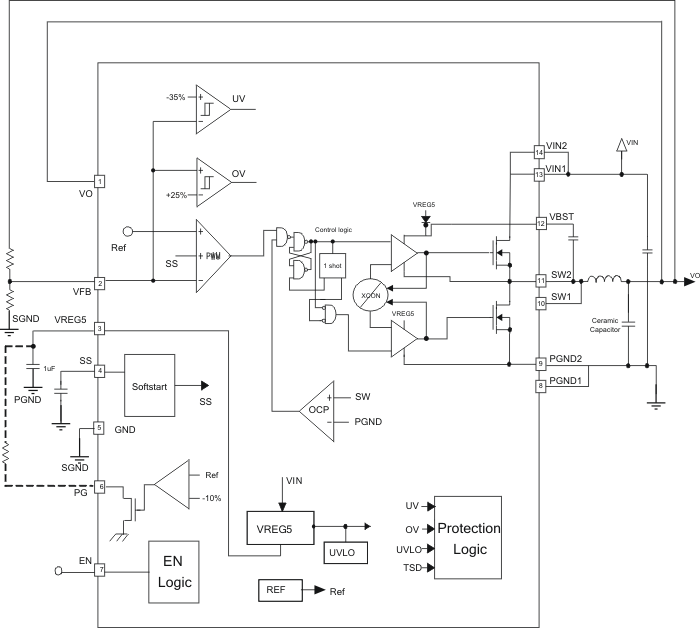

TPS54525PWP 电路图

TPS54525PWP 电路图

TPS54525PWP 电路图
