  • 封装:8-SOIC(0.154",3.90mm Width)裸露焊盘
  • RoHS:无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式:Digi-Reel®

更新日期:2024-04-01 00:04:00

产品简介:汽车类 5.5V 至 36V、5A 降压转换器

查看详情
  • 封装:8-SOIC(0.154",3.90mm Width)裸露焊盘
  • RoHS:无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式:Digi-Reel®

TPS5450QDDARQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS5450QDDARQ1 中文资料属性参数

  • 产品培训模块:Understanding SWIFT Step Down Dc/Dc Converters
  • 标准包装:1
  • 类别:集成电路 (IC)
  • 家庭:PMIC - 稳压器 - DC DC 开关稳压器
  • 系列:SWIFT™
  • 类型:降压(降压)
  • 输出类型:可调式
  • 输出数:1
  • 输出电压:1.22 V ~ 31 V
  • 输入电压:5.5 V ~ 36 V
  • PWM 型:电压模式
  • 频率 - 开关:500kHz
  • 电流 - 输出:5A
  • 同步整流器:
  • 工作温度:-40°C ~ 125°C
  • 安装类型:表面贴装
  • 封装/外壳:8-SOIC(0.154",3.90mm Width)裸露焊盘
  • 包装:®
  • 供应商设备封装:8-SO PowerPad
  • 配用:TPS5450EVM-254-ND - TPS5450EVM-254
  • 其它名称:296-23750-6

产品特性

  • 符合汽车应用 应用
  • 宽输入电压范围:5.5V 至 36V
  • 高达 5A 的持续(峰值为 6A)输出电流
  • 通过 110mΩ 集成 MOSFET 开关实现超过 90% 的高效率
  • 宽输出电压范围:可调节为低至 1.22V,初始精度为 1.5%
  • 内部补偿可最大限度减少外部器件数量
  • 适用于小型滤波器尺寸的固定 500kHz 开关频率
  • 18µA 关断电源电流
  • 通过输入电压前馈改进线路稳压和瞬态响应
  • 通过过流限制、过压保护和热关断功能保护系统
  • -40°C 至 125°C 的工作结温范围
  • 采用小型热增强型 8 引脚 SOIC PowerPAD™封装
  • 使用 TPS5450-Q1 并借助 WEBENCH® 电源设计器创建定制设计方案

产品概述

TPS5450-Q1 是一款高输出电流 PWM 转换器,集成了低电阻高侧 N 沟道 MOSFET。除了所列的特性 之外, 基板上还包含高性能电压误差放大器(可在瞬态条件下提供高稳压精度)、欠压锁定电路(用于防止在输入电压达到 5.5V 前启动)、内部设置的慢速启动电路(用于限制浪涌电流)以及电压前馈电路(用于改进瞬态响应)。通过使用 ENA 引脚,关断电源电流通常可减小至 18µA。其他 功能 包括高电平有效使能端、过流限制、过压保护和热关断。为降低设计复杂性并减少外部组件数量,TPS5450-Q1 反馈环路进行了内部补偿。TPS5450-Q1 器件采用热增强型 8 引脚 SOIC PowerPAD™ 封装。TI 提供评估模块和软件工具,有助于实现高性能电源设计,可满足迫切的设备开发周期要求。

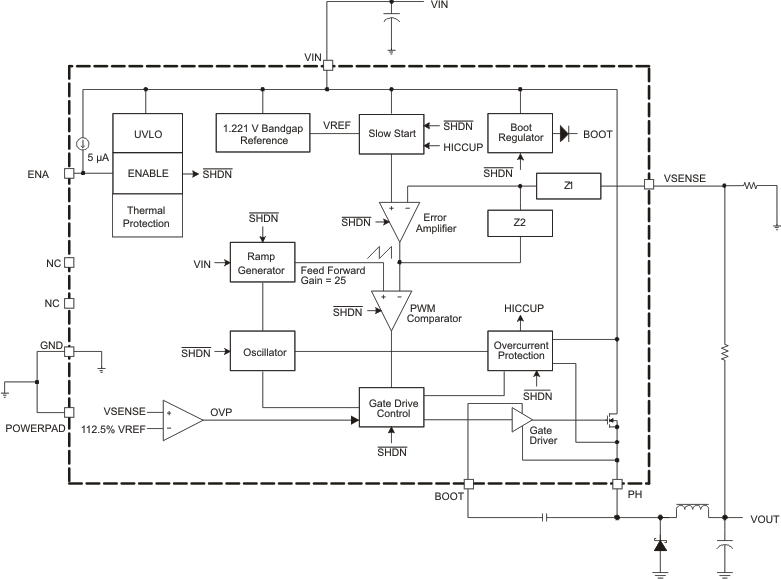

TPS5450QDDARQ1 电路图

TPS5450QDDARQ1 电路图

TPS5450QDDARQ1 电路图
