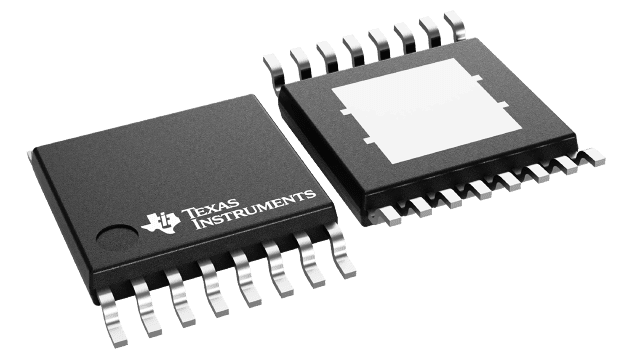

TPS54495PWPR

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器
  • 封装：16-TSSOP（0.173"，4.40mm）裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$4.309-$8

更新日期：2024-04-01 00:04:00

TPS54495PWPR

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器

产品简介：4.5V 至 18V 输入、双路 4A/2A 输出、同步降压转换器

查看详情
  • 封装：16-TSSOP（0.173"，4.40mm）裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$4.309-$8

TPS54495PWPR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS54495PWPR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - DC DC 开关稳压器
  • 系列：D-CAP2™, Eco-Mode™
  • 类型：降压（降压）
  • 输出类型：可调式
  • 输出数：2
  • 输出电压：0.76 V ~ 7 V
  • 输入电压：4.5 V ~ 18 V
  • PWM 型：混合物
  • 频率 - 开关：700kHz
  • 电流 - 输出：4A，2A
  • 同步整流器：是
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：16-TSSOP（0.173"，4.40mm）裸露焊盘
  • 包装：®
  • 供应商设备封装：16-HTSSOP
  • 其它名称：296-30583-6

产品特性

  • D-CAP2 控制模式快速瞬态响应 环路补偿无需外部部件 与陶瓷输出电容器兼容
  • 快速瞬态响应
  • 环路补偿无需外部部件
  • 与陶瓷输出电容器兼容
  • 宽输入电压范围：4.5V 至 18V
  • 输出电压范围：0.76V 至 7V
  • 针对低占空比应用对高效集成 FET 进行了优化90mΩ（高侧）和 60mΩ（低侧）
  • 90mΩ（高侧）和 60mΩ（低侧）
  • 高初始基准精度
  • 支持恒定 4A CH1 和 2A CH2 负载电流
  • 低侧 rDS（接通）低损耗电流感测
  • 可调软启动
  • 非吸入预偏置软启动
  • 700kHz 开关频率
  • 逐周期过流限制控制
  • 过流限制 (OCL) / 欠压闭锁 (UVLO) / 热关断 (TSD) 应用
  • 用于过载保护的断续定时器
  • 带有集成式升压 P 通道金属氧化物半导体 (PMOS) 开关的自适应栅极驱动器
  • 由于热补偿 rDS（接通）的值为 4000ppm/℃ ，过流保护 (OCP) 恒定
  • 16 引脚散热薄型小外形尺寸封装 (HTSSOP)，16 引脚超薄型四方扁平无引线 (VQFN) 封装
  • 自动跳跃 Eco-mode　　为了在轻负载下实现高效率
  • 针对广泛应用的低功耗系统中的负载点调节 数字电视电源 网络互联家庭终端设备数字机顶盒 (STB)DVD 播放器/刻录机游戏控制台和其它设备
  • 数字电视电源
  • 网络互联家庭终端设备
  • 数字机顶盒 (STB)
  • DVD 播放器/刻录机
  • 游戏控制台和其它设备

产品概述

TPS54495 是一款双路、自适应接通时间 D-CAP2™ 模式同步降压转换器。 TPS54495 可帮助系统设计人员通过成本有效性、低组件数量、和低待机电流解决方案来完成各种终端设备的电源总线调节器集。 TPS54495 的主控制环路采用 D-CAP2™ 模式控制，无需外部补偿组件即可提供极快的瞬态响应。 自适应接通时间控制支持更高负载状态下的脉宽调制 (PWM) 模式与轻负载下的 Eco-mode™ 工作模式之间的无缝转换。 Eco-mode™ 使 TPS54495 能够在较轻负载条件下保持高效率。 TPS54495 能够采用诸如高分子有机半导体固体电容器 (POSCAP) 或者高分子聚合物电容器 (SP-CAP) 等低等效串联电阻 (ESR) 和超低 ESR 陶瓷电容器。 此器件在输入电流为 4.5V 至 18V 之间时提供便捷和有效的运行。TPS54495 采用 4.4mm x 5mm 16 引脚 TSSOP (PWP) 封装和 4mm x 4mm 16 引脚 VQFN (RSA) 封装，并针对 -40°C 至 85°C 的环境温度范围内的运行而设计。
查看全部

TPS54495PWPR 数据手册

数据手册 说明 数量 操作
TPS54495PWPR

Buck Switching Regulator IC Positive Adjustable 0.76V 2 Output 4A, 2A 16-TSSOP (0.173", 4.40mm Width) Exposed Pad

 28页,1.18M 查看

TPS54495PWPR 电路图

TPS54495PWPR 电路图

TPS54495PWPR 电路图
