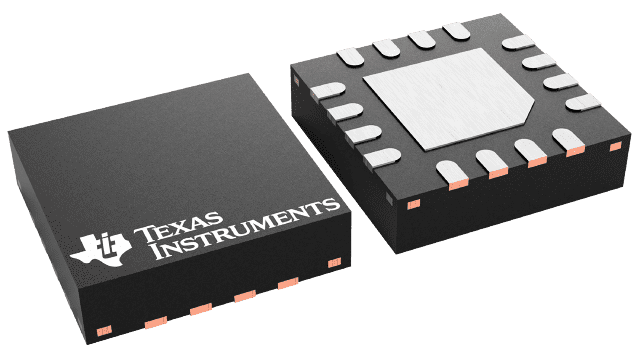

TPS54478RTER

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器
  • 封装：16-WFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$3.126

更新日期：2024-04-01 00:04:00

TPS54478RTER

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器

产品简介：具有打嗝电流限制的 2.95V 至 6V 输入、4A 同步降压 SWIFT? 转换器

查看详情
  • 封装：16-WFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$3.126

TPS54478RTER 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS54478RTER 中文资料属性参数

  • 标准包装：3,000
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - DC DC 开关稳压器
  • 系列：SWIFT™
  • 类型：降压（降压）
  • 输出类型：可调式
  • 输出数：1
  • 输出电压：0.6 V ~ 4.5 V
  • 输入电压：2.95 V ~ 6 V
  • PWM 型：电流模式
  • 频率 - 开关：500kHz
  • 电流 - 输出：4A
  • 同步整流器：是
  • 工作温度：-40°C ~ 150°C
  • 安装类型：表面贴装
  • 封装/外壳：16-WFQFN 裸露焊盘
  • 包装：带卷 (TR)
  • 供应商设备封装：16-WQFN 裸露焊盘（3x3）

产品特性

  • 两个可在 4A 负载下获得高效率的 30mΩ（典型值）MOSFET
  • 200kHz 至 2MHz 开关频率
  • 在工作温度范围（–40°C 至 +150°C）内提供 0.6V ± 1% 的电压基准
  • 以预偏置电压启动
  • 与外部时钟同步
  • 可调慢速启动/排序
  • 欠压 (UV) 和过压 (OV) 电源正常输出
  • 逐周期电流限制和断续电流保护
  • 热增强型 3mm × 3mm 16 引脚 WQFN (RTE) 封装
  • 与 TPS54418 之间实现引脚兼容
  • 使用 TPS54478 并借助 WEBENCH® 电源设计器创建定制设计方案

产品概述

TPS54478 器件一款全功能 6V、4A 同步降压电流模式转换器，具有两个集成的 MOSFET。TPS54478 集成了 MOSFET、通过实施电流模式控制来减少外部组件数量、通过启用高达 2MHz 的开关频率来减小电感器尺寸，并借助小型 3mm × 3mm 热增强型 WQFN 封装尽量减小 IC 封装尺寸，从而实现小型设计。TPS54478 在工作温度范围内以精确 (±1%) 的电压基准 (VREF) 为多种负载提供精准调节。通过集成的 30mΩ MOSFET 和典型值为 525µA 的电源电流，效率得到最大限度提升。器件可利用使能引脚进入关断模式，关断电源电流可降至 2.5µA。欠压锁定在内部设定为 2.6V，但可通过使能引脚上的电阻器网络来设定阈值，使之提高。输出电压启动斜坡由软启动引脚控制。一个开漏电源正常信号表示输出处于其标称电压值的 93% 至 107% 之内。逐周期电流限制、断续过流保护和热关断功能在过流情况下可保护器件不受损坏。 要获得更多 SWIFT ™文档，请参阅 TI 网站 www.ti.com/swift。
