TPS54429EPWPR

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器

封装：14-TSSOP （0.173"，4.40mm 宽）裸露焊盘
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®
参考价格：$2.592-$5.18

更新日期：2024-04-01 00:04:00

TPS54429EPWPR

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器

产品简介：具有 Eco-Mode 的 7V 至 18V 输入、4.5A 同步降压 DCAP2 模式转换器

查看详情

封装：14-TSSOP （0.173"，4.40mm 宽）裸露焊盘
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®
参考价格：$2.592-$5.18

TPS54429EPWPR 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司
TPS54429EPWPR
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
TPS54429EPWPR
TI(德州仪器)
HTSSOP-14
2022+
12000
上海市
-
原装可开发票

安徽芯海技术有限公司
TPS54429EPWPR
-
23+
46000
合肥
-
科大讯飞战略投资企业，提供一站式配套服务

TPS54429EPWPR 中文资料属性参数

标准包装：1
类别：集成电路 (IC)
家庭：PMIC - 稳压器 - DC DC 开关稳压器
系列：SWIFT™, D-CAP2™, Eco-Mode™
类型：降压（降压）
输出类型：可调式
输出数：1
输出电压：0.76 V ~ 5.5 V
输入电压：7 V ~ 18 V
PWM 型：混合物
频率 - 开关：700kHz
电流 - 输出：4.5A
同步整流器：是
工作温度：-20°C ~ 85°C
安装类型：表面贴装
封装/外壳：14-TSSOP （0.173"，4.40mm 宽）裸露焊盘
包装：Digi-Reel®
供应商设备封装：14-HTSSOP
其它名称：296-28908-6

产品特性

D-CAP2 模式支持快速瞬态响应
低输出纹波，支持陶瓷输出电容器
宽泛输入电压：7 V 至 18 V
输出电压范围： 0.76 V 至 5.5 V
高效率集成型 FET 针对更低占空比应用进行了优化，支持 63 mΩ（高侧）与 55 mΩ （低侧）
关断时的高效率，流耗不足 10 μA
初始带隙参考的高精度
可调节慢软启动
预偏置软启动
700 kHz 开关频率 (fSW)
逐周期限流
电源良好输出
可轻负载下实现高效率的 Auto-Skip Eco-mode
应用低电压系统的广泛应用数字电视电源高清蓝光光盘播放器网络家庭终端设备数字机顶盒 (STB)
低电压系统的广泛应用数字电视电源高清蓝光光盘播放器网络家庭终端设备数字机顶盒 (STB)
数字电视电源
高清蓝光光盘播放器
网络家庭终端设备
数字机顶盒 (STB)

产品概述

TPS54429E 是一款自适应接通时间 D-CAP2™ 模式同步降压转换器。 TPS54429E 可帮助系统设计人员通过一个低成本、低组件数的低待机电流解决方案来完成各种终端设备的电源总线调节器集。 TPS54429E 的主控制环路采用 D-CAP2™ 模式控制，无需外部补偿组件便可实现极快的瞬态响应。自适应接通时间控制可在更高负载状态下的 PWM 模式与轻负载下的 Eco-mode™ 工作之间实现无缝转换。 Eco-mode™ 使 TPS54429E 能够在较轻负载状况下保持高效率。此外，TPS54429E 的专有电流还可使该器件能够适应 POSCAP与 SP-CAP 等低等效串联电阻 (ESR) 输出电容器以及超低 ESR陶瓷电容器。该器件宽泛的工作输入电压介于 7 V 至 18 V 之间。可在 0.76 V 至 5.5V 的范围内对输出电压进行编程。此外，该器件还支持可调软启动时间与功率良好功能。 TPS54429E 采用 14 引脚 HTSSOP 封装与 16引脚 QFN 封装，支持从 –20°C 到 85°C 的宽泛工作温度。

查看全部

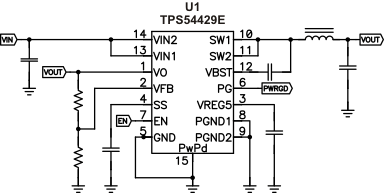

TPS54429EPWPR 电路图
