TPS54428DDAR

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器
  • 封装：8-SOIC（0.154"，3.90mm Width）裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.448-$4.9

更新日期：2024-04-01 00:04:00

TPS54428DDAR

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器

产品简介：具有 Eco-Mode 的 4.5V 至 18V 输入、4A 同步降压 SWIFT? 转换器?

查看详情
  • 封装：8-SOIC（0.154"，3.90mm Width）裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.448-$4.9

TPS54428DDAR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS54428DDAR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - DC DC 开关稳压器
  • 系列：SWIFT™, D-CAP2™, Eco-Mode™
  • 类型：降压（降压）
  • 输出类型：可调式
  • 输出数：1
  • 输出电压：0.76 V ~ 7 V
  • 输入电压：4.5 V ~ 18 V
  • PWM 型：混合物
  • 频率 - 开关：650kHz
  • 电流 - 输出：4A
  • 同步整流器：是
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：8-SOIC（0.154"，3.90mm Width）裸露焊盘
  • 包装：®
  • 供应商设备封装：8-SO PowerPad
  • 其它名称：296-30034-6

产品特性

  • D-CAP2 模式支持快速瞬态响应
  • 低输出纹波，支持陶瓷输出电容器
  • 宽泛的 VIN输入电压范围：4.5V 至 18V
  • 输出电压范围：0.76V 至 7.0V
  • 高效率集成型场效应晶体管 (FET)针对较低占空比应用进行了优化-70mΩ（高侧）与 53mΩ（低侧）
  • 关断时的高效率，流耗不足 10μA
  • 高初始带隙基准精度
  • 可调软启动
  • 预偏置软启动
  • 650kHz 开关频率 (fSW)
  • 逐周期过流限制
  • 可在轻负载下实现高效率的自动跳跃 Eco-mode™
  • 低电压系统的广泛应用 数字电视电源 高清 Blu-ray Disc 播放器 网络家庭终端设备 数字机顶盒 (STB)
  • 数字电视电源
  • 高清 Blu-ray Disc 播放器
  • 网络家庭终端设备
  • 数字机顶盒 (STB)

产品概述

TPS54428 是一款自适应接通时间 D-CAP2™ 模式同步降压转换器。TPS54428 可帮助系统设计人员通过一个成本有效、低组件数量、低待机电流解决方案来完成多种终端设备的电源总线调节器集。TPS54428 的主控制环路采用 D-CAP2™ 模式控制，在无需外部补偿组件的情况下即可实现快速瞬态响应。自适应接通时间控制支持较高负载状态下的脉宽调制 (PWM) 模式与轻负载下的 Eco-mode™ 运行之间的无缝转换。Eco-mode™ 使 TPS54428 能够在较轻负载条件下保持高效率。 TPS54428一个专有电路，使得器件能够采用诸如高分子有机半导体固体电容器 (POSCAP) 或高分子聚合物电容器 (SP-CAP) 等低等效串联电阻 (ESR) 输出电容器，以及超低 ESR 陶瓷电容器。 该器件的工作输入电压介于 4.5V 至 18V VIN 输入之间。 可在0.76V 至 7.0V 的范围内设定输出电压。此器件还特有一个可调软启动时间。TPS54428 采用 8 引脚 DDA 封装和 10 引脚 DRC 封装，并设计成在 -40°C 到 85°C 的环境温度范围内运行。
查看全部

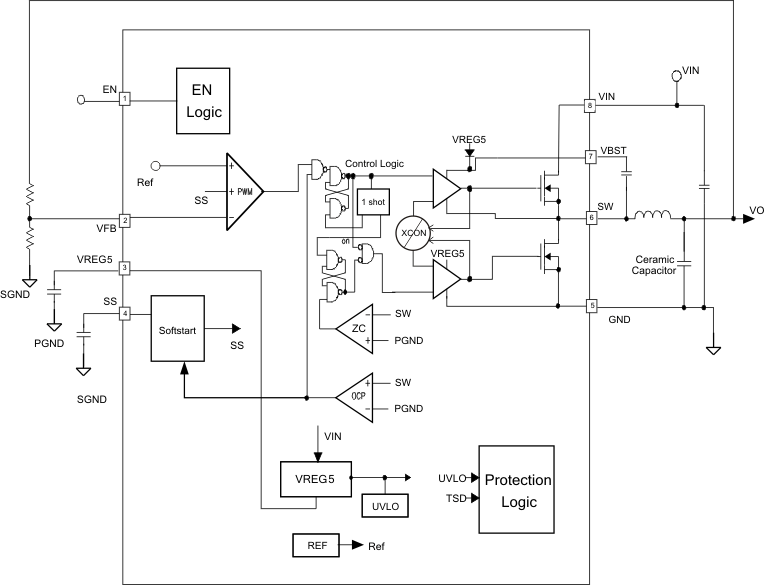

TPS54428DDAR 电路图

TPS54428DDAR 电路图

TPS54428DDAR 电路图
