TPS54325TPWPRQ1

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器
  • 封装：14-TSSOP （0.173"，4.40mm 宽）裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.664-$5.33

更新日期：2024-04-01 00:04:00

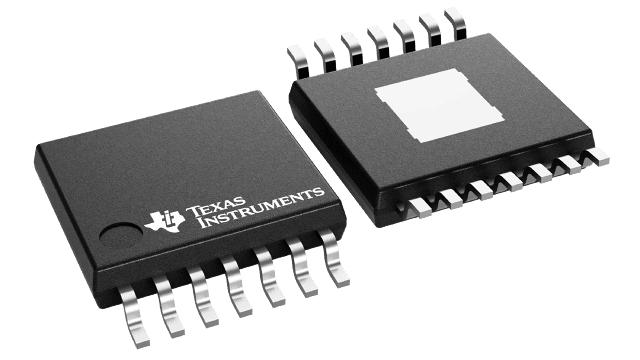

TPS54325TPWPRQ1

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器

产品简介：具有 DCAP2 模式的汽车类 4.5V 至 18V、3A 同步降压转换器

查看详情
  • 封装：14-TSSOP （0.173"，4.40mm 宽）裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.664-$5.33

TPS54325TPWPRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS54325TPWPRQ1 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - DC DC 开关稳压器
  • 系列：SWIFT™, D-CAP2™
  • 类型：降压（降压）
  • 输出类型：可调式
  • 输出数：1
  • 输出电压：0.76 V ~ 5.5 V
  • 输入电压：2 V ~ 18 V
  • PWM 型：混合物
  • 频率 - 开关：700kHz
  • 电流 - 输出：3A
  • 同步整流器：是
  • 工作温度：-40°C ~ 105°C
  • 安装类型：表面贴装
  • 封装/外壳：14-TSSOP （0.173"，4.40mm 宽）裸露焊盘
  • 包装：®
  • 供应商设备封装：14-HTSSOP
  • 其它名称：296-29063-6

产品特性

  • 符合汽车应用要求
  • D-CAP2™ 模式支持快速瞬态响应
  • 低输出纹波且支持陶瓷输出电容器
  • 4.5V 至 18V 宽 VCC 输入电压范围
  • 2.0V 至 18V 宽 VIN 输入电压范围
  • 0.76V 至5.5V 输出电压范围
  • 高效率集成型 FET 针对较低占空比应用进行了优化 - 120mΩ（高侧）和 70mΩ （低侧）
  • 高效率，关断时流耗少于 10µA
  • 高初始带隙基准精度
  • 可调软启动
  • 预偏置软启动
  • 700kHz 开关频率 (fSW)
  • 逐周期过流限制
  • 电源正常状态输出
  • 使用 TPS54325-Q1 并借助 WEBENCH Power Designer 创建定制设计

产品概述

TPS54325-Q1 是一款自适应接通时间 D-CAP2 模式同步降压转换器。TPS54325-Q1 可帮助系统设计人员通过低成本、低元件数量的低待机电流解决方案，为各种终端设备设计电源总线稳压器。TPS54325-Q1 的主控制环路采用 D-CAP2 模式控制，无需外部元件即可实现极快的瞬态响应。TPS54325-Q1 的专有电路还可使其适应低等效串联电阻 (ESR) 输出电容器（如 POSCAP 或 SP-CAP）和超低 ESR 陶瓷电容器。该器件采用 4.5V 至 18V VCC 以及 2.0V 至 18V VIN 输入电源电压。可以在 0.76V 和 5.5V 之间对输出电压进行编程。该器件还具有可调缓慢启动时间和电源正常功能。TPS54325-Q1 采用 14 引脚 HTSSOP 封装，工作温度为 -40°C 至 105°C。
查看全部

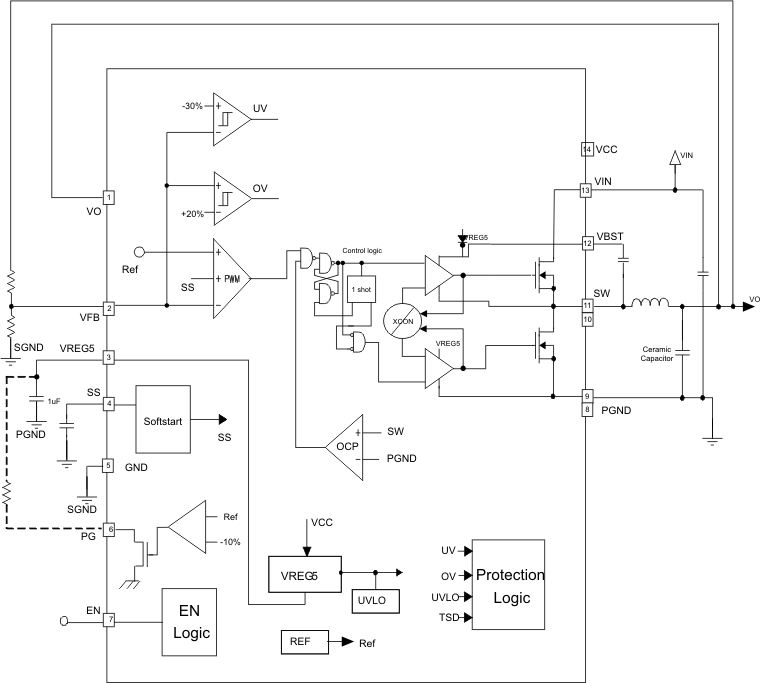

TPS54325TPWPRQ1 电路图

TPS54325TPWPRQ1 电路图

TPS54325TPWPRQ1 电路图
