TPS54320RHLT

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器

封装：14-VFQFN 裸露焊盘
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®
参考价格：$4.22-$5.76

更新日期：2024-04-01 00:04:00

TPS54320RHLT

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器

产品简介：4.5V 至 17V 输入、3A 同步降压 SWIFT™ 转换器

查看详情

封装：14-VFQFN 裸露焊盘
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®
参考价格：$4.22-$5.76

TPS54320RHLT 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TPS54320RHLT
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
TPS54320RHLT
TI(德州仪器)
VQFN-14(3.5x3.5)
2022+
12000
上海市
-
原装可开发票

TPS54320RHLT 中文资料属性参数

标准包装：1
类别：集成电路 (IC)
家庭：PMIC - 稳压器 - DC DC 开关稳压器
系列：SWIFT™
类型：降压（降压）
输出类型：可调式
输出数：1
输出电压：0.8 V ~ 15 V
输入电压：4.5 V ~ 17 V
PWM 型：电流模式
频率 - 开关：200kHz ~ 1.2MHz
电流 - 输出：3A
同步整流器：是
工作温度：-40°C ~ 150°C
安装类型：表面贴装
封装/外壳：14-VFQFN 裸露焊盘
包装：®
供应商设备封装：14-QFN 裸露焊盘（3.5x3.5）
其它名称：296-28064-6

产品特性

集成 57mΩ/50mΩ MOSFET
分离电源轨：PVIN 上的电压为 1.6V 至 17V
200kHz 至 1.2MHz 开关频率
与外部时钟同步
0.8V 基准电压，精度为 ±1%
低至 2µA 的关断静态电流
断续模式过流保护
单调启动至预偏置输出
–40°C 至 150°C 工作结温范围
与 TPS54620 之间实现引脚对引脚兼容
可调慢速启动/电源排序
提供电源正常输出以进行欠压和过压监控
可调节输入欠压锁定 (UVLO)
由 SwitcherPro™软件工具支持
如需 SWIFT ™文档和 SwitcherPro，请访问 www.ti.com.cn/swift
使用 TPS54320 并借助 WEBENCH® 电源设计器创建定制设计方案

产品概述

TPS54320 是一款全功能 17V、3A 同步降压转换器，此器件具有高效率并集成了高侧和低侧 MOSFET，因此非常适合小型设计。此器件通过电流模式控制来减少组件数量，并通过选择高开关频率来缩小电感器封装尺寸，从而进一步节省空间。输出电压启动斜坡由 SS/TR 引脚控制，可实现独立电源运行，或者跟踪状态下的运行。此外，正确配置启用与开漏电源正常引脚也可实现电源排序。高侧 FET 上的逐周期电流限制可在过载情况下保护器件，并可通过防止电流失控的低侧源电流限制实现增强。当过流持续时间超出预设时间时，将触发断续模式保护。裸片温度超过热关断温度时，热关断功能会禁用此部件。TPS54320 采用 14 引脚 3.5mm × 3.5mm VQFN 热增强型封装。

查看全部

TPS54320RHLT 数据手册

数据手册	说明	数量	操作
TPS54320RHLT	Buck Switching Regulator IC Positive Adjustable 0.8V 1 Output 3A 14-VFQFN Exposed Pad	42页,1.97M	查看

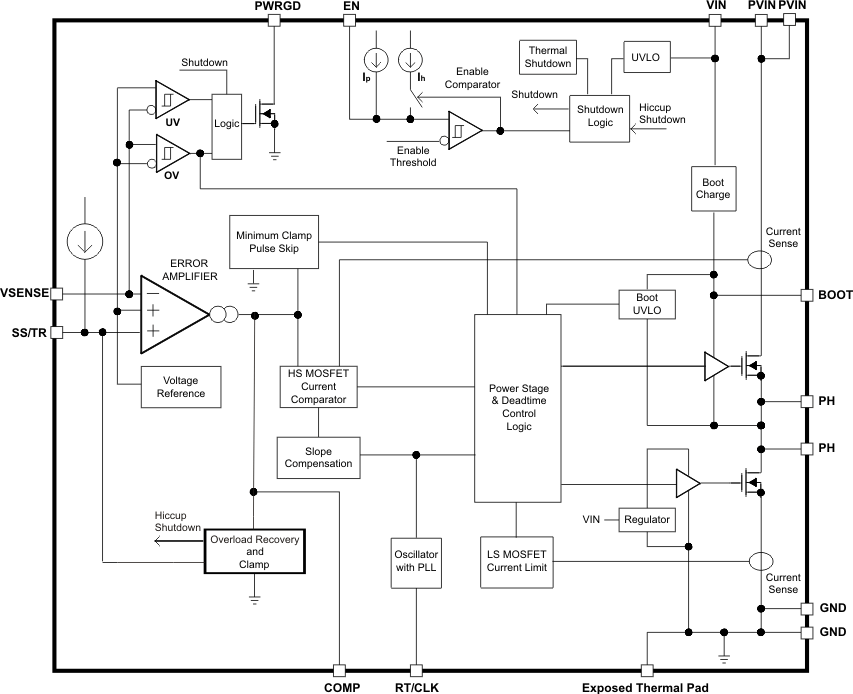

TPS54320RHLT 电路图
