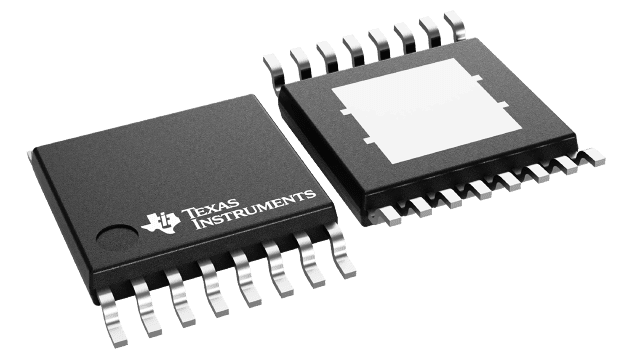

TPS54295PWPR

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器
  • 封装：16-TSSOP（0.173"，4.40mm）裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$4.031-$7.48

更新日期：2024-04-01

TPS54295PWPR

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器

产品简介：4.5V 至 18V 输入、双通道 2A 输出、同步降压转换器，具有可调节软启动

查看详情
  • 封装：16-TSSOP（0.173"，4.40mm）裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$4.031-$7.48

TPS54295PWPR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS54295PWPR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - DC DC 开关稳压器
  • 系列：SWIFT™, D-CAP2™
  • 类型：降压（降压）
  • 输出类型：可调式
  • 输出数：2
  • 输出电压：0.76 V ~ 7 V
  • 输入电压：4.5 V ~ 18 V
  • PWM 型：混合物
  • 频率 - 开关：700kHz
  • 电流 - 输出：2A
  • 同步整流器：是
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：16-TSSOP（0.173"，4.40mm）裸露焊盘
  • 包装：®
  • 供应商设备封装：16-HTSSOP
  • 其它名称：296-29960-6

产品特性

  • D-CAP2控制模式快速瞬态响应 环路补偿无需外部部件 与陶瓷输出电容兼容
  • 快速瞬态响应
  • 环路补偿无需外部部件
  • 与陶瓷输出电容兼容
  • 宽输入电压范围：4.5V 至 18V
  • 输出电压范围：0.76V 至 7V
  • 高效集成场效应晶体管 (FET) 针对低占空比进行了优化 应用150mΩ（高侧）和 100mΩ（低侧）
  • 150mΩ（高侧）和 100mΩ（低侧）
  • 高初始基准精度
  • 低侧 rDS(ON) 无损耗电流感测
  • 可调节软启动
  • 非灌电流预偏置软启动
  • 700kHz 开关频率
  • 逐周期过流限制控制
  • 过流限制 (OCL)、过压保护 (OVP)、欠压保护 (UVP)、欠压锁定 (UVLO) 和热关断 (TSD) 保护
  • 集成升压 P 沟道金属氧化物半导体 (PMOS) 开关的自适应栅极驱动
  • 凭借温漂为 4000ppm/℃ 的热补偿 rDS(ON)，OCP 恒定不变
  • 16 引脚散热薄型小外形尺寸 (HTSSOP) 封装，16 引脚超薄四方扁平无引线封装 (VQFN)
  • 自动跳跃 Eco-mode模式，以在轻负载时实现高效率
  • 低功耗系统中的负载点调节，广泛适用于各种 应用 数字电视电源 网络家庭终端设备数字机顶盒 (STB)DVD 播放器和录像机游戏控制台和其他设备
  • 数字电视电源
  • 网络家庭终端设备
  • 数字机顶盒 (STB)
  • DVD 播放器和录像机
  • 游戏控制台和其他设备

产品概述

TPS54295 是一款双路自适应导通时间 D-CAP2 模式同步降压转换器。TPS54295 有助于系统设计人员通过具备成本效益、所用组件较少并且待机电流较低的解决方案完成各种终端设备的电源总线调节器集。TPS54295 的主控制回路采用 D-CAP2 模式控制，无需外部补偿元件即可实现快速瞬态响应。自适应接通时间控制可在更高负载状态下的脉宽调制 (PWM) 模式与轻负载下的 Eco-mode 工作之间实现无缝转换。Eco-mode 使 TPS54295 能够在轻载状况下保持高效率。TPS54295 既能够适应诸如高分子有机半导体固体电容 (POSCAP) 或高分子聚合物电容 (SP-CAP) 的低等效串联电阻 (ESR) 输出电容，也能够适应超低等效串联电阻 (ESR) 的陶瓷电容。该器件在输入电压介于 4.5V 至 18V 范围内时实现便捷高效的运行。TPS54295 采用 4.4mm × 5mm 16 引脚 HTSSOP (PWP) 封装以及 4mm x 4mm 16 引脚 VQFN (RSA) 封装，设计为在 –40°C 至 85°C 的环境温度范围内运行。
查看全部

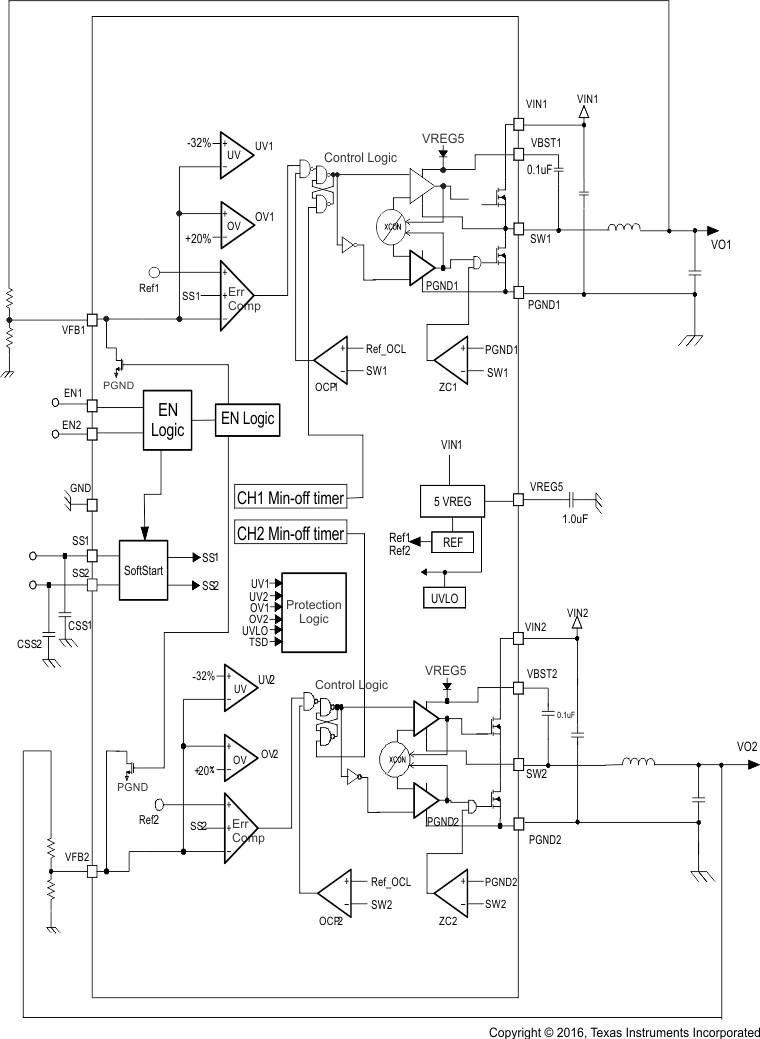

TPS54295PWPR 电路图

TPS54295PWPR 电路图

TPS54295PWPR 电路图
