TPS54260DGQR

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器
  • 封装：10-TFSOP，10-MSOP（0.118"，3.00mm 宽）裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$3.059

更新日期：2024-04-01 00:04:00

TPS54260DGQR

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器

产品简介：具有 Eco-Mode 的 3.5V 至 60V 输入、2.5A 降压转换器

查看详情
  • 封装：10-TFSOP，10-MSOP（0.118"，3.00mm 宽）裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$3.059

TPS54260DGQR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价
更多供应商

TPS54260DGQR 中文资料属性参数

  • 标准包装：2,500
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - DC DC 开关稳压器
  • 系列：SWIFT™, Eco-Mode™
  • 类型：降压（降压）
  • 输出类型：可调式
  • 输出数：1
  • 输出电压：0.8 V ~ 58 V
  • 输入电压：3.5 V ~ 60 V
  • PWM 型：电流模式
  • 频率 - 开关：100kHz ~ 2.5MHz
  • 电流 - 输出：2.5A
  • 同步整流器：无
  • 工作温度：-40°C ~ 150°C
  • 安装类型：表面贴装
  • 封装/外壳：10-TFSOP，10-MSOP（0.118"，3.00mm 宽）裸露焊盘
  • 包装：带卷 (TR)
  • 供应商设备封装：10-MSOP-PowerPad

产品特性

  • 输入电压范围：3.5V 至 60V
  • 200mΩ 高侧金属氧化物半导体场效应晶体管 (MOSFET)
  • 使用跨周模式可在轻负载时实现高效率 Eco-mode™
  • 138µA 静态工作电流
  • 1.3µA 关断电流
  • 100kHz 至 2.5MHz 开关频率
  • 同步至外部时钟
  • 可调缓启动和排序
  • 欠压 (UV) 和过压 (OV) 电源正常输出
  • 可调 UVLO 电压和滞后
  • 0.8V 内部电压基准
  • 10 引脚 MSOP 和10 引脚 3mm × 3mm VSON 封装（带 PowerPAD™封装
  • 使用 TPS54260 并借助 WEBENCH® 电源设计器创建定制设计

产品概述

TPS54260 器件是一款具有集成高侧 MOSFET 的 60V、2.5A 降压稳压器。它采用电流模式控制，可实现简单的外部补偿和灵活的组件选择。其低纹波脉冲跳跃模式可将无负载的稳压输出电源电流减小至 138µA。通过使用使能引脚，在该引脚为低电平时，关断电源电流 将降至 1.3µA。欠压锁定 (UVLO) 电压在内部设定为 2.5V，但可利用使能引脚将该值进行提高。输出电压启动斜坡受控于慢启动引脚，还可以配置该引脚来控制排序和跟踪。开漏电源正常信号表示输出处于其标称电压值的 94% 至 107% 之内。宽开关频率范围实现了对效率及外部组件尺寸的优化。频率折返和热关断功能可在过载情况下对部件提供保护。TPS54260 采用 10 引脚耐热增强型 MSOP 封装和 10 引脚 3mm × 3mm 小外形尺寸无引线 (SON) PowerPAD 封装。
查看全部

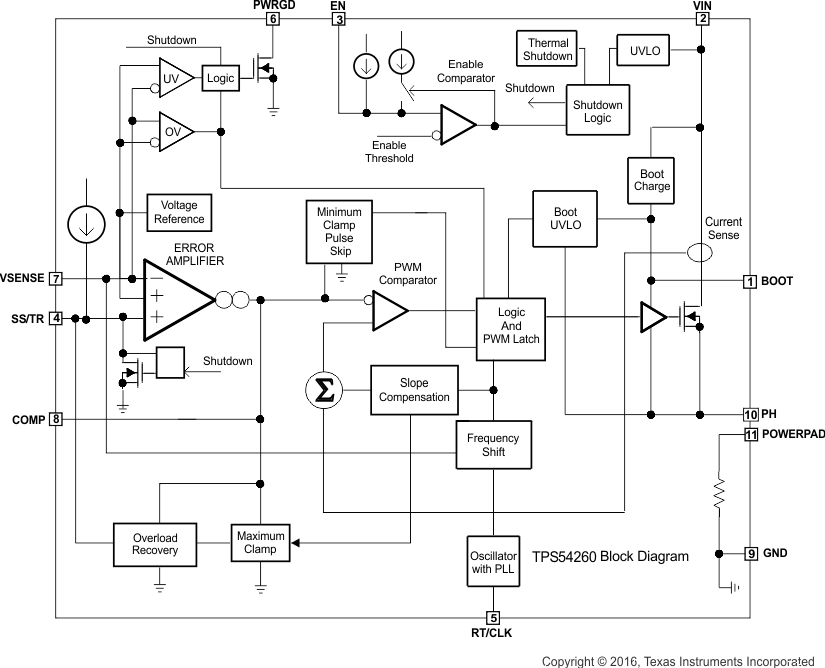

TPS54260DGQR 电路图

TPS54260DGQR 电路图

TPS54260DGQR 电路图
