TPS5420DR

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.448-$4.9

更新日期：2024-04-01 00:04:00

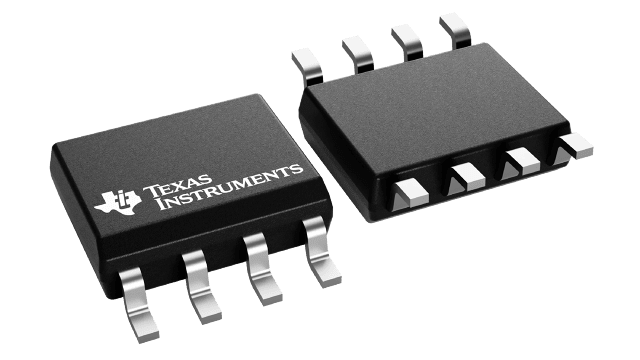

TPS5420DR

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器

产品简介：5.5V 至 36V 输入、2A、500kHz 降压转换器

查看详情
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.448-$4.9

TPS5420DR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价
更多供应商

TPS5420DR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - DC DC 开关稳压器
  • 系列：SWIFT™
  • 类型：降压（降压）
  • 输出类型：可调式
  • 输出数：1
  • 输出电压：1.22 V ~ 31 V
  • 输入电压：5.5 V ~ 36 V
  • PWM 型：电压模式
  • 频率 - 开关：500kHz
  • 电流 - 输出：2A
  • 同步整流器：无
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：8-SOIC（0.154"，3.90mm 宽）
  • 包装：Digi-Reel®
  • 供应商设备封装：8-SOIC
  • 其它名称：296-31984-6

产品特性

  • 宽泛的输入电压：5.5V 至 36V
  • 高达 2A 的连续（3A 峰值）输出电流
  • 通过 110mΩ 集成式 MOSFET 开关实现高达 95% 的高效率
  • 宽输出电压范围：可调节为低至 1.22V，初始精度为 1.5%
  • 内部补偿可最大限度减少外部器件数量
  • 适用于小型滤波器尺寸的固定 500kHz 开关频率
  • 通过输入电压前馈改进线路稳压和瞬态响应
  • 系统受过流限制、过压保护和热关断的保护
  • -40°C 至 125°C 的工作结温范围
  • 采用小型 8 引脚 SOIC 封装

产品概述

TPS5420 是一款高输出电流的 PWM 转换器，集成了低电阻高侧 N 沟道 MOSFET。具有所列特性的基板上还包括高性能电压误差放大器（可在瞬态条件下提供高稳压精度）、欠压锁定电路（用于防止在输入电压达到 5.5V 前启动）、内部设置的慢启动电路（用于限制浪涌电流）以及电压前馈电路（用于改进瞬态响应）。通过使用 ENA 引脚，关断电源电流通常可减少到 18µA。其他特性包括高电平有效使能端、过流限制、过压保护和热关断。为降低设计复杂性并减少外部元件数量，TPS5420 反馈环路进行了内部补偿。TPS5420 器件采用易于使用的 8 引脚 SOIC 封装。TI 提供评估模块和 Designer 软件工具，协助快速实现高性能电源设计，满足迫切的设备开发周期要求。
查看全部

TPS5420DR 数据手册

数据手册 说明 数量 操作
TPS5420DRG4

Buck Switching Regulator IC Positive Adjustable 1.22V 1 Output 2A 8-SOIC (0.154", 3.90mm Width)

 27页,1.03M 查看

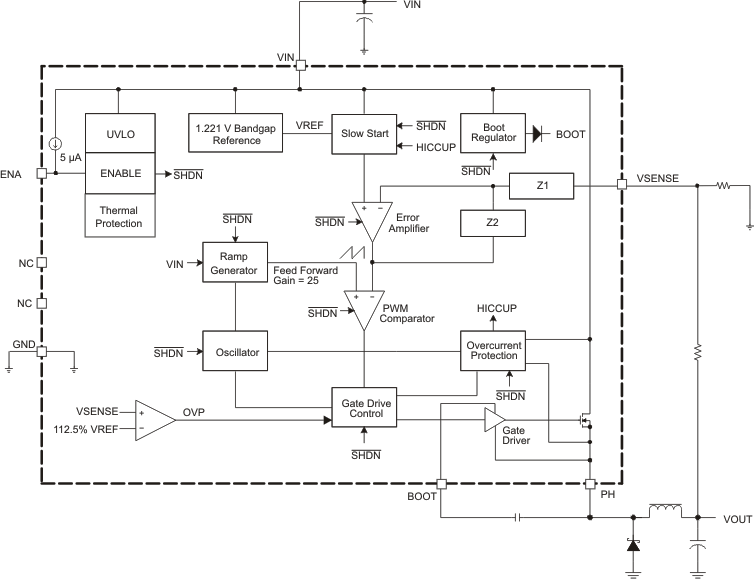

TPS5420DR 电路图

TPS5420DR 电路图

TPS5420DR 电路图
